更新记录

1.0.2（2025-12-23） 下载此版本

一、文档补充一下

1.0.1（2025-12-23） 下载此版本

一、文档优化 二、增加直接预览坐标数据组件

1.0.0（2025-12-23） 下载此版本

✨ 新增功能

• AI 标注功能

  • 支持显示 AI 识别结果的矩形标注框
  • 支持在图片上绘制标注矩形框
  • 支持新增标注（通过弹框输入物种名称和标注ID，然后绘制矩形框）
  • 支持删除标注（通过弹框选择要删除的标注）
  • 支持连续绘制多个矩形框（输入一次物种名称和标注ID后，可连续绘制多个矩形框）
  • 每个矩形框自动生成唯一ID（格式：原ID_时间戳_随机字符串）

• 标注数据管理

  • 支持接收外部传入的标注数据（通过 annotations prop）
  • 支持输出标注后的图片和完整的标注数据列表（通过 confirm 事件）
  • 标注数据包含：id、speciesName、box（坐标字符串）、similarity（置信度）

• 标注渲染

  • 自动在图片上绘制标注矩形框
  • 显示物种名称和置信度（百分比）
  • 标注文字始终显示在矩形框左上角
  • 支持多种颜色区分不同标注

平台兼容性

uni-app(4.07)

hl-imgEdit

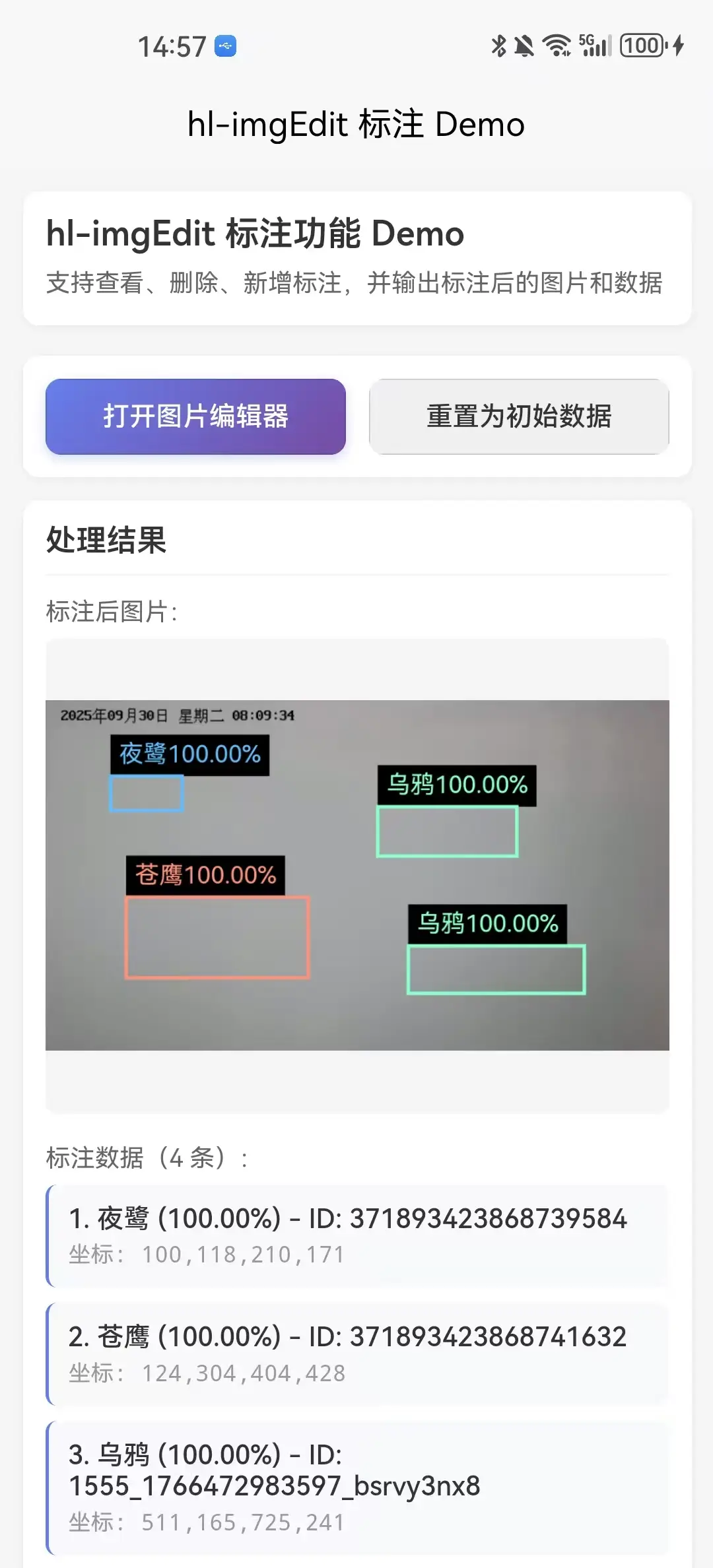

一个基于 uni-app 的图片编辑组件，支持图片标注功能，可以显示、新增、删除 AI 识别结果的矩形标注框。

功能特性

• ✅ 显示 AI 识别结果的矩形标注框
• ✅ 支持新增标注（输入物种名称和标注ID后绘制矩形框）
• ✅ 支持删除标注（通过弹框选择要删除的标注）
• ✅ 支持连续绘制多个矩形框（输入一次信息后可连续绘制）
• ✅ 自动生成唯一标注ID
• ✅ 输出标注后的图片和完整标注数据列表
• ✅ 支持图片缩放、平移操作
• ✅ 支持自定义确认/取消提示文案

安装使用

1. 导入组件

组件位于 uni_modules/hl-imgEdit 目录下，无需额外安装，直接在页面中引入即可。

2. 在页面中使用

<template>
  <view>
    <button @click="openEditor">打开图片编辑器</button>

    <!-- hl-imgEdit 组件 -->
    <hl-imgEdit
      ref="imgEdit"
      :annotations="annotations"
      :isAllCanvas="false"
      @confirm="handleConfirm"
      @cancel="handleCancel"
      @error="handleError"
    />
  </view>
</template>

<script>
export default {
  data() {
    return {
      annotations: [
        {
          id: "371893423868739584",
          speciesName: "夜鹭",
          box: "100,118,210,171",
          similarity: 1.0
        }
      ]
    }
  },
  methods: {
    openEditor() {
      this.$refs.imgEdit.open({
        path: '/static/demo.png',
        isCancelToast: true,
        cancelText: '确定退出编辑吗？',
        isConfirmToast: true,
        confirmText: '确定完成编辑并保存标注吗？'
      })
    },
    handleConfirm(result) {
      console.log('标注后图片:', result.imagePath)
      console.log('标注数据:', result.annotations)
    },
    handleCancel() {
      console.log('用户取消了编辑')
    },
    handleError(err) {
      console.error('编辑出错:', err)
    }
  }
}
</script>

API 文档

Props 属性

annotations 数据结构

[
  {
    id: "371893423868739584",        // 标注唯一标识
    speciesName: "夜鹭",              // 物种名称
    box: "100,118,210,171",           // 矩形坐标，格式为 "x1,y1,x2,y2"
    similarity: 1.0                   // 识别置信度（0～1，渲染时显示为百分比）
  }
]

组件方法

open(options)

打开图片编辑器。

参数说明：

使用示例：

this.$refs.imgEdit.open({
  path: '/static/demo.png',
  isCancelToast: true,
  cancelText: '确定退出编辑吗？',
  isConfirmToast: true,
  confirmText: '确定完成编辑并保存标注吗？'
})

组件事件

@confirm

确认编辑完成时触发。

事件参数：

{
  imagePath: String,      // 标注后的图片路径
  annotations: Array       // 完整的标注数据列表（包含新增、删除后的所有标注）
}

使用示例：

handleConfirm(result) {
  console.log('标注后图片:', result.imagePath)
  console.log('标注数据:', result.annotations)
  // 可以保存图片和标注数据到服务器
}

@cancel

取消编辑时触发。

使用示例：

handleCancel() {
  console.log('用户取消了编辑')
}

@error

编辑出错时触发。

事件参数：

Error  // 错误对象

使用示例：

handleError(err) {
  console.error('编辑出错:', err)
  uni.showToast({
    title: '编辑出错，请重试',
    icon: 'none'
  })
}

使用示例

基础示例

最简单的使用方式：

<template>
  <view>
    <button @click="openEditor">打开图片编辑器</button>
    <hl-imgEdit ref="imgEdit" :annotations="annotations" @confirm="handleConfirm" />
  </view>
</template>

<script>
export default {
  data() {
    return {
      annotations: []
    }
  },
  methods: {
    openEditor() {
      this.$refs.imgEdit.open({
        path: '/static/demo.png'
      })
    },
    handleConfirm(result) {
      console.log('结果:', result)
    }
  }
}
</script>

完整示例（Vue 3）

<template>
  <view class="page-container">
    <view class="button-group">
      <button class="btn-primary" @click="openEditor">打开图片编辑器</button>
      <button class="btn-secondary" @click="resetData">重置为初始数据</button>
    </view>

    <view class="info-section" v-if="resultImagePath">
      <view class="info-title">处理结果</view>
      <view class="result-item">
        <text class="label">标注后图片：</text>
        <image :src="resultImagePath" mode="aspectFit" class="result-image"></image>
      </view>
      <view class="result-item">
        <text class="label">标注数据（{{ resultAnnotations.length }} 条）：</text>
        <scroll-view class="annotation-list" scroll-y>
          <view
            class="annotation-item"
            v-for="(item, index) in resultAnnotations"
            :key="item.id || index"
          >
            <text class="annotation-text">
              {{ index + 1 }}. {{ item.speciesName }} ({{ (item.similarity * 100).toFixed(2) }}%) - ID: {{ item.id }}
            </text>
            <text class="annotation-box">坐标: {{ item.box }}</text>
          </view>
        </scroll-view>
      </view>
    </view>

    <hl-imgEdit
      ref="imgEdit"
      :annotations="annotations"
      :isAllCanvas="false"
      @confirm="handleConfirm"
      @cancel="handleCancel"
      @error="handleError"
    />
  </view>
</template>

<script setup>
import { ref, onMounted, getCurrentInstance, nextTick } from 'vue'
import annotationData from '@/static/data.json'

const instance = getCurrentInstance()

// 标注数据
const annotations = ref([])

// 处理结果
const resultImagePath = ref('')
const resultAnnotations = ref([])

// 组件引用
const imgEdit = ref(null)

// 页面挂载后加载测试数据
onMounted(() => {
  annotations.value = JSON.parse(JSON.stringify(annotationData))
})

// 获取组件实例
function getImgEditInstance() {
  if (imgEdit.value && typeof imgEdit.value.open === 'function') {
    return imgEdit.value
  }
  return null
}

// 打开编辑器
const openEditor = async () => {
  await nextTick()

  const editor = getImgEditInstance()
  if (!editor) {
    uni.showToast({
      title: '组件未加载完成，请稍后再试',
      icon: 'none'
    })
    return
  }

  editor.open({
    path: '/static/demo.png',
    isCancelToast: true,
    cancelText: '确定退出编辑吗？',
    isConfirmToast: true,
    confirmText: '确定完成编辑并保存标注吗？'
  })
}

// 重置为初始数据
const resetData = () => {
  annotations.value = JSON.parse(JSON.stringify(annotationData))
  resultImagePath.value = ''
  resultAnnotations.value = []
  uni.showToast({
    title: '已重置为初始数据',
    icon: 'success'
  })
}

// 确认回调
const handleConfirm = (result) => {
  if (result && result.imagePath) {
    resultImagePath.value = result.imagePath
    resultAnnotations.value = result.annotations || []
    annotations.value = result.annotations || []

    uni.showToast({
      title: `已保存 ${resultAnnotations.value.length} 条标注`,
      icon: 'success',
      duration: 2000
    })
  }
}

// 取消回调
const handleCancel = () => {
  console.log('用户取消了编辑')
}

// 错误回调
const handleError = (err) => {
  console.error('编辑出错:', err)
  uni.showToast({
    title: '编辑出错，请重试',
    icon: 'none'
  })
}
</script>

新增标注流程

1. 点击"新增标注"按钮
2. 在弹框中输入物种名称和标注ID
3. 点击"确认"后，可以连续绘制多个矩形框
4. 每个矩形框会自动生成唯一的ID（格式：原ID_时间戳_随机字符串）
5. 所有矩形框使用相同的物种名称和基础标注ID

删除标注流程

1. 点击"删除标注"按钮（仅在有标注时显示）
2. 在弹框中选择要删除的物种
3. 点击"确认"删除该物种的所有标注

注意事项

1. 标注数据结构

标注数据必须符合以下格式：

{
  id: String,              // 标注唯一标识（必填）
  speciesName: String,     // 物种名称（必填）
  box: String,             // 矩形坐标，格式为 "x1,y1,x2,y2"（必填）
  similarity: Number       // 识别置信度，0～1（必填）
}

2. 坐标格式

box 字段必须是字符串格式，坐标之间用逗号分隔：

// ✅ 正确
box: "100,118,210,171"

// ❌ 错误
box: [100, 118, 210, 171]  // 不能是数组
box: "100, 118, 210, 171"  // 坐标之间不能有空格

3. 连续绘制标注

• 输入一次物种名称和标注ID后，可以连续绘制多个矩形框
• 每个矩形框会自动生成唯一的ID（基于输入的标注ID加上时间戳和随机字符串）
• 绘制完成后不会清空输入信息，可以继续绘制

4. 图片路径

• 支持相对路径（如 /static/demo.png）
• 支持网络图片（需要配置域名白名单）
• 支持本地临时文件路径

5. 平台支持

6. 性能优化

• 标注数量较多时，建议使用 isAllCanvas: false 以优化性能
• 图片较大时，建议先压缩图片再传入组件

7. 常见问题

Q: 标注不显示怎么办？

A: 请检查：

1. annotations 数据格式是否正确
2. box 坐标是否在图片范围内
3. 图片路径是否正确

Q: 保存的图片不包含原始图片？

A: 请确保传入的 path 参数正确，并且图片可以正常加载。

Q: 如何获取标注后的图片和标注数据？

A: 在 @confirm 事件回调中获取：

handleConfirm(result) {
  const imagePath = result.imagePath      // 标注后的图片路径
  const annotations = result.annotations  // 完整的标注数据列表
}

Q: 可以修改标注的样式吗？

A: 目前标注样式是固定的，包括矩形框颜色、文字样式等。如需自定义样式，需要修改组件源码。
