更新记录

1.0.0（2026-06-17） 下载此版本

v1.0.0 (2024-06-17)

新功能

• 首次发布 jz-writepad 多端手写签名画板组件
• 支持三端通用：H5、微信小程序、支付宝小程序、App 等多平台
• 实现手指触摸绘制（主动绘制）功能
• 实现外部数据驱动绘制（被动绘制）功能
• 实现实时数据同步功能（draw-frame 事件）
• 实现透明背景 PNG 图片导出
• 支持临时文件链接和 base64 两种导出格式
• H5 平台支持 uni.createWritepad() API 方式
• 使用贝塞尔曲线算法实现平滑绘制
• 支持撤销、清空画布功能
• 支持自定义笔触颜色、宽度、样式

技术架构

• 使用纯 JS Class 实现
• 基础类 + 实体类继承架构
• 平台差异通过渲染器子类实现
• 事件系统基于 BaseEventEmitter

已知问题

• App-Nvue 平台兼容性待测试
• 压感功能仅部分设备支持

平台兼容性

uni-app(4.73)

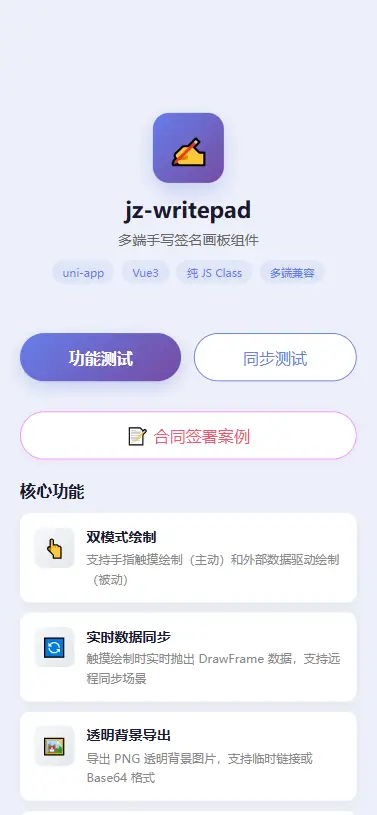

jz-writepad 多端手写签名画板

支持三端通用（H5、小程序、App）的手写签名/涂鸦画板组件，使用纯 JS Class 实现。

核心特性

• ✅ 全屏画布 - 支持自定义尺寸或全屏模式
• ✅ 双模式绘制 - 支持手指触摸绘制（主动绘制）和外部数据驱动绘制（被动绘制）
• ✅ 实时数据同步 - 触摸绘制时实时抛出绘制数据，支持远程同步场景
• ✅ 透明背景导出 - 导出 PNG 透明背景图片，支持临时链接或 base64 格式
• ✅ H5 特殊挂载 - H5 平台支持通过 API 直接挂载到 DOM，无需引入组件
• ✅ 多端兼容 - H5、微信小程序、支付宝小程序、App 等多平台支持
• ✅ 纯 JS Class 实现 - 基础类 + 实体类继承架构，代码结构清晰

安装使用

方式一：组件引入（小程序/App）

<template>
  <view class="page">
    <jz-writepad
      ref="writepad"
      :fullscreen="false"
      width="750rpx"
      height="500rpx"
      strokeColor="#333333"
      :strokeWidth="2"
      @draw-frame="handleDrawFrame"
      @draw-end="handleDrawEnd"
      @ready="handleReady"
    />

    <view class="actions">
      <button @tap="handleUndo">撤销</button>
      <button @tap="handleClear">清空</button>
      <button @tap="handleExport">导出签名</button>
    </view>
  </view>
</template>

<script setup>
import { ref } from 'vue';

const writepad = ref(null);

// 接收实时绘制数据（用于远程同步）
function handleDrawFrame(frame) {
  // 将 frame 发送到远程服务器或 WebSocket
  console.log('Draw frame:', frame);
  // ws.send(JSON.stringify(frame));
}

// 画布就绪
function handleReady(canvasId) {
  console.log('Canvas ready:', canvasId);
}

// 导出签名
async function handleExport() {
  const result = await writepad.value.exportImage({
    format: 'base64'
  });
  console.log('Export result:', result);
}

// 撤销
function handleUndo() {
  writepad.value.undo();
}

// 清空
function handleClear() {
  writepad.value.clear();
}
</script>

方式二：H5 API 方式（无需组件引入）

// H5 平台直接通过 API 创建全屏画板
const writepad = uni.createWritepad({
  strokeColor: '#000000',
  strokeWidth: 3,
  zIndex: 9999,
  sessionId: 'user_123'
});

// 监听绘制事件（核心同步功能）
writepad.on('draw-frame', (frame) => {
  // 发送到远程同步
  socket.send(JSON.stringify(frame));
});

// 监听其他事件
writepad.on('draw-start', (point) => console.log('开始绘制', point));
writepad.on('draw-move', (point) => console.log('绘制移动', point));
writepad.on('draw-end', (path) => console.log('结束绘制', path));

// 导出签名
writepad.exportImage({ format: 'base64' }).then(result => {
  console.log('签名图片:', result.data);
});

// 销毁画板
writepad.destroy();

组件属性 Props

组件事件 Events

组件方法 Methods

通过 ref 调用组件方法：

const writepad = ref(null);

// 导出图片
await writepad.value.exportImage({ format: 'base64' });

// 导出签名（自动裁剪空白区域）
await writepad.value.exportSignature({ padding: 10 });

// 清空画布
writepad.value.clear();

// 撤销最后一笔
writepad.value.undo();

// 撤销指定路径
writepad.value.undoPath(pathId);

// 获取所有路径
const paths = writepad.value.getPaths();

// 获取路径数据（可序列化）
const data = writepad.value.getPathsData();

// 设置笔触配置
writepad.value.setStroke({ color: '#ff0000', width: 5 });

// 执行外部绘制数据
writepad.value.executeDrawData(frames);

绘制数据结构

DrawPoint 绘制点

{
  id: 'point_xxx',       // 点 ID
  x: 100,                // X 坐标
  y: 200,                // Y 坐标
  timestamp: 1700000000, // 时间戳（毫秒）
  action: 'start',       // 动作类型：'start' | 'move' | 'end'
  pressure: 0.5          // 压感值（可选，0-1）
}

DrawPath 绘制路径

{
  id: 'path_xxx',        // 路径 ID
  points: [...],         // 路径点集合
  strokeColor: '#000000',// 笔触颜色
  strokeWidth: 3,        // 笔触宽度
  strokeStyle: 'solid',  // 笔触样式
  startTime: 1700000000, // 开始时间
  endTime: 1700000010,   // 结束时间
  completed: true        // 是否完成
}

DrawFrame 绘制帧（同步数据）

{
  type: 'path_point',    // 帧类型：'path_start' | 'path_point' | 'path_end' | 'clear' | 'undo'
  data: {...},           // 帧数据（点或路径）
  sessionId: 'user_123', // 会话 ID
  sequence: 1            // 序列号（用于排序）
}

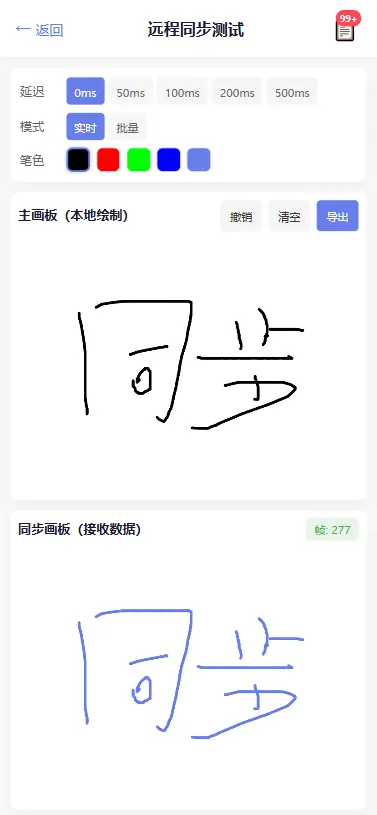

远程同步绘制示例

<template>
  <jz-writepad
    ref="writepad"
    :drawData="remoteDrawData"
    :sessionId="sessionId"
    @draw-frame="sendToRemote"
  />
</template>

<script setup>
import { ref, onMounted, onUnmounted } from 'vue';

const writepad = ref(null);
const remoteDrawData = ref([]);
const sessionId = ref('user_123');

let ws = null;

onMounted(() => {
  // 建立 WebSocket 连接
  ws = new WebSocket('ws://your-server/sync');

  ws.onmessage = (event) => {
    const frame = JSON.parse(event.data);
    if (frame.sessionId !== sessionId.value) {
      // 来自其他用户，添加到绘制队列
      remoteDrawData.value.push(frame);
    }
  };
});

onUnmounted(() => {
  if (ws) ws.close();
});

// 发送本地绘制数据到远程
function sendToRemote(frame) {
  if (ws && ws.readyState === WebSocket.OPEN) {
    ws.send(JSON.stringify(frame));
  }
}
</script>

类架构说明

本插件使用纯 JS Class 实现，采用基础类 + 实体类继承架构：

基础类层

• BaseEntity - 最基础实体类，提供 ID 生成、属性管理
• BaseEventEmitter - 事件发射器基类，提供 on/off/emit 方法

数据实体类层（继承 BaseEntity）

• DrawPoint - 绘制点类
• DrawPath - 绘制路径类（聚合 DrawPoint）
• DrawFrame - 绘制帧类（用于同步）

渲染器类层（继承 BaseCanvasRenderer）

• BaseCanvasRenderer - Canvas 渲染器基类（定义抽象接口）
• H5CanvasRenderer - H5 渲染器（实现 H5 平台 Canvas 2D API）
• UniCanvasRenderer - 小程序/App 渲染器（实现 uni Canvas API）

管理器类层（继承 BaseEventEmitter）

• DrawEngine - 绘制引擎（聚合渲染器，处理绘制逻辑）
• DataParser - 数据解析器（解析外部绘制数据）
• ExportManager - 导出管理器（处理图片导出）
• WritepadManager - H5 全屏管理器（H5 API 方式使用）
• WritepadInstance - H5 实例类（单个画板实例）

支持平台

更新日志

v1.0.0

• 首次发布
• 支持三端通用（H5、小程序、App）
• 实现实时数据同步功能
• 支持透明背景导出
• H5 平台支持 API 方式挂载

License

MIT
