xtf-charts

基于 Canvas 2D 的跨端图表组件，提供 ECharts 风格的 option 接口，支持 line、bar、pie、scatter、gauge、radar、funnel、boxplot、candlestick、progress 等图表类型。

组件在线访问

https://env-00jy6fwh6avu-static.normal.cloudstatic.cn/charts/index.html#/

版本说明

本插件提供两个版本，分别适配不同的 uni-app 开发模式：

📦 uni-app x 版本（.uvue 文件）

• 适用项目：uni-app x 项目（Vapor 字节码模式）
• 文件格式：.uvue（单文件组件）
• 支持平台：
  • ✅ App-Android
  • ✅ App-iOS
  • ✅ App-Harmony（鸿蒙）
  • ✅ Web（H5）
• 技术特性：
  • 使用 Canvas 2D API，不依赖 WebView 或 renderjs
  • 原生渲染性能，适合高频更新场景
  • 支持 UTS 类型系统，编译期类型检查

📦 标准 uni-app 版本（.vue 文件）

• 适用项目：标准 uni-app 项目
• 文件格式：.vue（单文件组件）
• 支持平台：
  • ✅ H5（Web）
  • ✅ 微信小程序
  • ✅ 支付宝小程序
  • ✅ 百度小程序
  • ✅ 字节跳动小程序
  • ✅ QQ 小程序
  • ✅ 快手小程序
  • ✅ App（iOS/Android）
• 技术特性：
  • 基于标准 Canvas 2D Context API
  • 小程序环境自动适配 canvas-2d 类型
  • H5 环境使用标准 Web Canvas API

平台兼容性说明

uni-app x 版本

标准 uni-app 版本

⚠️ 小程序环境注意事项：

1. Canvas API 限制：小程序的 Canvas API 实现与标准 Web 存在差异，部分高级特性可能不支持或表现不一致。
2. 文本测量：小程序环境下 measureText() 可能存在精度问题，外置饼图标签自动避让可能不够精确。
3. 渐变和阴影：部分小程序平台对 createLinearGradient()、shadowBlur 等特性支持有限。
4. 性能优化：小程序环境建议：
   • 避免过于频繁的 setOption() 调用
   • 数据量大时考虑关闭动画（animation: false）
   • 横向滚动时建议设置 scrollable: false 或限制类目数量

目录

• 组件在线访问
• 版本说明
• 平台兼容性说明
• 快速开始
  • uni-app x 项目引入方式
  • 标准 uni-app 项目引入方式
• 组件 Props
• 组件 Events
• 组件方法
• ChartOption 完整参数
  • title 标题
  • grid 网格
  • xAxis X 轴
  • yAxis Y 轴
  • radar 雷达
  • legend 图例
  • label 标签
  • tooltip 提示框
  • series 系列
  • 全局样式
  • 动画
• 核心特性
  • K 线图 + MA 均线叠加
  • 柱状图纹理填充
  • 饼图外置标签自动避让
  • 手势横向滚动
  • 仪表盘自定义
  • 全局标签回退
• 图表类型与样式示例

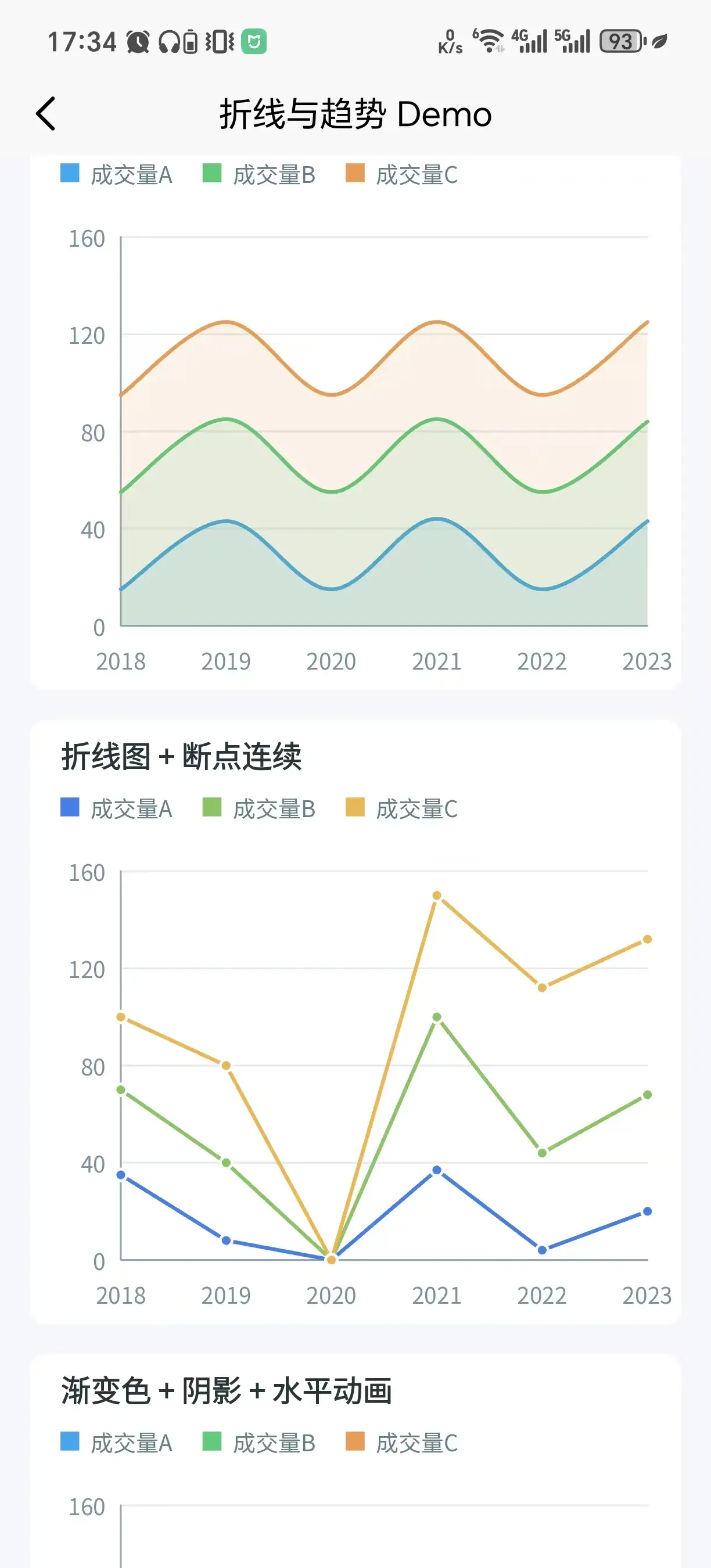

  • 折线图 line
  • 柱状图 bar
  • 饼图 pie
  • 进度条 progress
  • 仪表盘 gauge
  • 散点图 scatter
  • 雷达图 radar
  • 漏斗图 funnel
  • 箱线图 boxplot
  • K 线图 candlestick

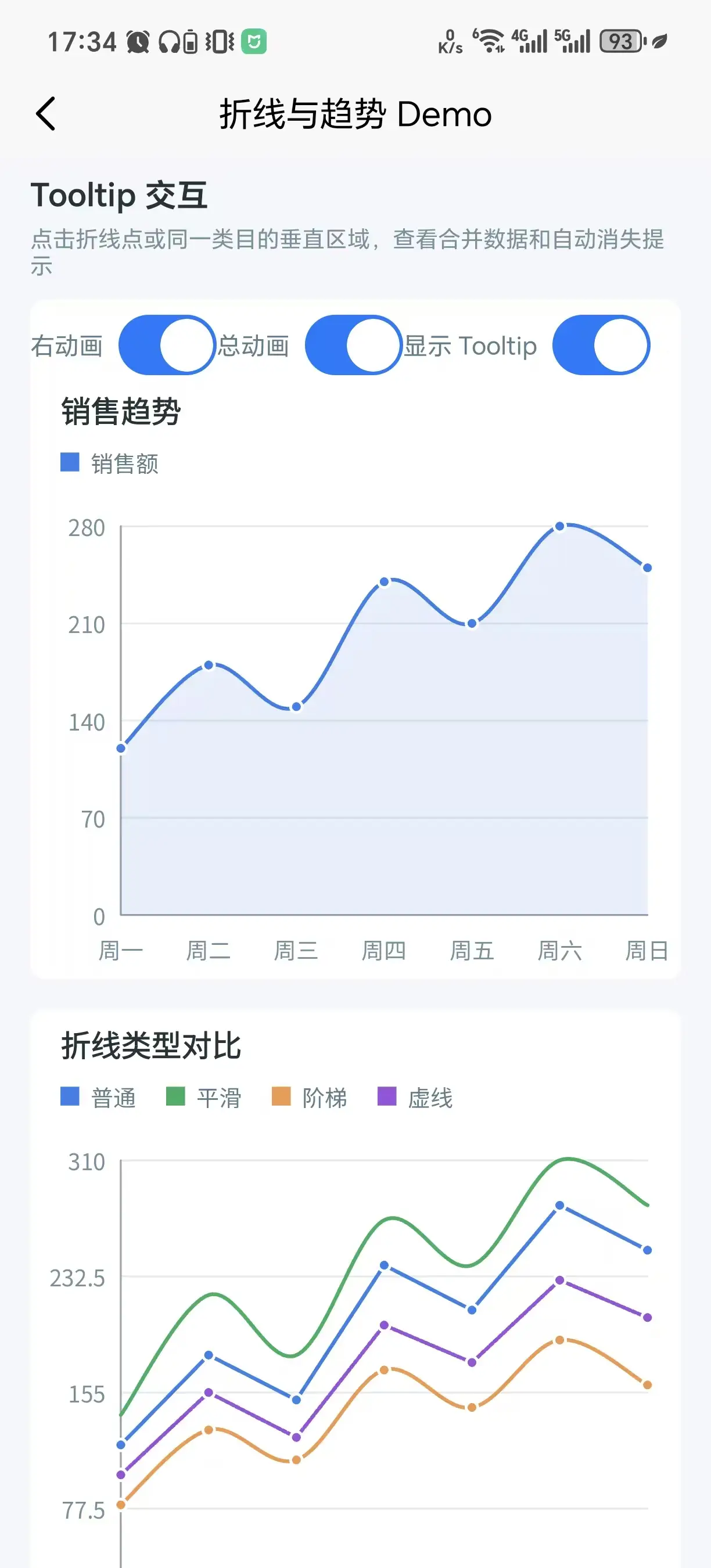

• Tooltip 交互详解
• 图例交互详解
• 横向滚动
• X 轴标签格式化
• 动画配置
• 深色主题示例
• 技术说明

快速开始

uni-app x 项目引入方式

1. 将插件放入项目：将 uni_modules/xtf-charts 目录复制到你的 uni-app x 项目根目录。

2. 在页面中使用（.uvue 文件）：

<template>
  <view class="container">
    <xtf-charts :option="chartOption" height="300px" @click="handleChartClick"></xtf-charts>
  </view>
</template>

<script setup lang="uts">
import { ref } from 'vue'

const chartOption = ref({
  title: { text: '销售趋势' },
  xAxis: { data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日'] },
  yAxis: { min: 0, max: 300 },
  tooltip: { show: true, merge: true, trigger: 'axis' },
  series: [{
    name: '销售额',
    type: 'line',
    data: [120, 180, 150, 240, 210, 280, 250],
    color: '#2f80ed',
    smooth: true,
    areaStyle: true
  }]
})

const handleChartClick = (e: any) => {
  console.log('图表点击事件:', e)
}
</script>

<style scoped>
.container {
  padding: 20px;
}
</style>

标准 uni-app 项目引入方式

1. 将插件放入项目：将 uni_modules/xtf-charts 目录复制到你的标准 uni-app 项目根目录。

2. 在页面中使用（.vue 文件）：

<template>
  <view class="container">
    <xtf-charts :option="chartOption" height="300px" @click="handleChartClick"></xtf-charts>
  </view>
</template>

<script>
export default {
  data() {
    return {
      chartOption: {
        title: { text: '销售趋势' },
        xAxis: { data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日'] },
        yAxis: { min: 0, max: 300 },
        tooltip: { show: true, merge: true, trigger: 'axis' },
        series: [{
          name: '销售额',
          type: 'line',
          data: [120, 180, 150, 240, 210, 280, 250],
          color: '#2f80ed',
          smooth: true,
          areaStyle: true
        }]
      }
    }
  },
  methods: {
    handleChartClick(e) {
      console.log('图表点击事件:', e)
    }
  }
}
</script>

<style scoped>
.container {
  padding: 20px;
}
</style>

或使用 Composition API（Vue 3 写法）：

<template>
  <view class="container">
    <xtf-charts :option="chartOption" height="300px" @click="handleChartClick"></xtf-charts>
  </view>
</template>

<script setup>
import { ref } from 'vue'

const chartOption = ref({
  title: { text: '销售趋势' },
  xAxis: { data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日'] },
  yAxis: { min: 0, max: 300 },
  tooltip: { show: true, merge: true, trigger: 'axis' },
  series: [{
    name: '销售额',
    type: 'line',
    data: [120, 180, 150, 240, 210, 280, 250],
    color: '#2f80ed',
    smooth: true,
    areaStyle: true
  }]
})

const handleChartClick = (e) => {
  console.log('图表点击事件:', e)
}
</script>

<style scoped>
.container {
  padding: 20px;
}
</style>

组件 Props

组件 Events

ChartClickEvent

type ChartClickEvent = {
  x: number           // 点击位置 X 坐标
  y: number           // 点击位置 Y 坐标
  type: string        // 点击元素类型：'bar' | 'line' | 'pie' | 'scatter' | 'gauge' | 'radar' | 'funnel' | 'boxplot' | 'candlestick' | 'legend'
  seriesIndex: number // 系列索引
  dataIndex: number   // 数据点索引，图例点击时为 -1
  seriesName: string  // 系列名称
  value: number       // 数据值，图例点击时为 0
}

组件方法

ChartOption 完整参数

type ChartOption = {
  title?: TitleOption
  grid?: GridOption
  xAxis?: AxisOption
  yAxis?: AxisOption
  radar?: RadarOption
  legend?: LegendOption
  label?: LabelOption
  tooltip?: TooltipOption
  series: ChartSeries[]
  backgroundColor?: string
  textColor?: string
  animation?: boolean
  animationDuration?: number
  animationEasing?: string
  animationMode?: string
  scatterBarMode?: string
}

title 标题

type TitleOption = {
  text?: string    // 标题文本内容
  color?: string   // 标题文字颜色，如 '#263238'
  show?: boolean   // 是否显示标题，默认 true
  fontSize?: number // 标题字号，默认 16
  align?: string    // 水平对齐：'left'（默认）| 'center' | 'right'
  left?: number     // 标题 X 坐标，优先级高于 align
  top?: number      // 标题基线 Y 坐标，默认 20
}

示例：

title: { text: '销售趋势', color: '#263238', show: true }

grid 网格

控制图表绘图区域的位置、背景和网格线。

type GridOption = {
  left?: number            // 绘图区左边距，单位 px，默认 50
  right?: number           // 绘图区右边距，单位 px，默认 20
  top?: number             // 绘图区上边距，单位 px，默认 40
  bottom?: number          // 绘图区下边距，单位 px，默认 34
  show?: boolean           // 是否显示网格边框，默认 false
  color?: string           // 网格线颜色，如 '#e5eaee'
  backgroundColor?: string // 绘图区背景颜色，如 '#ffffff'
  borderColor?: string     // 网格边框颜色，如 '#d8dde3'
  showHorizontal?: boolean // 是否显示水平网格线，默认 false
  showVertical?: boolean   // 是否显示垂直网格线，默认 false
}

示例：

grid: {
  left: 50,
  right: 20,
  top: 40,
  bottom: 34,
  backgroundColor: '#ffffff',
  borderColor: '#d8dde3',
  showHorizontal: true,
  showVertical: true
}

xAxis X 轴

type AxisOption = {
  data?: string[]           // 类目数据，如 ['周一', '周二', '周三']
  min?: number              // 最小值，用于数值轴
  max?: number              // 最大值，用于数值轴
  color?: string            // 轴线颜色
  axisLabel?: AxisLabelOption  // 轴标签配置
  axisLine?: AxisLineOption    // 轴线配置
  splitLine?: SplitLineOption  // 分隔线配置

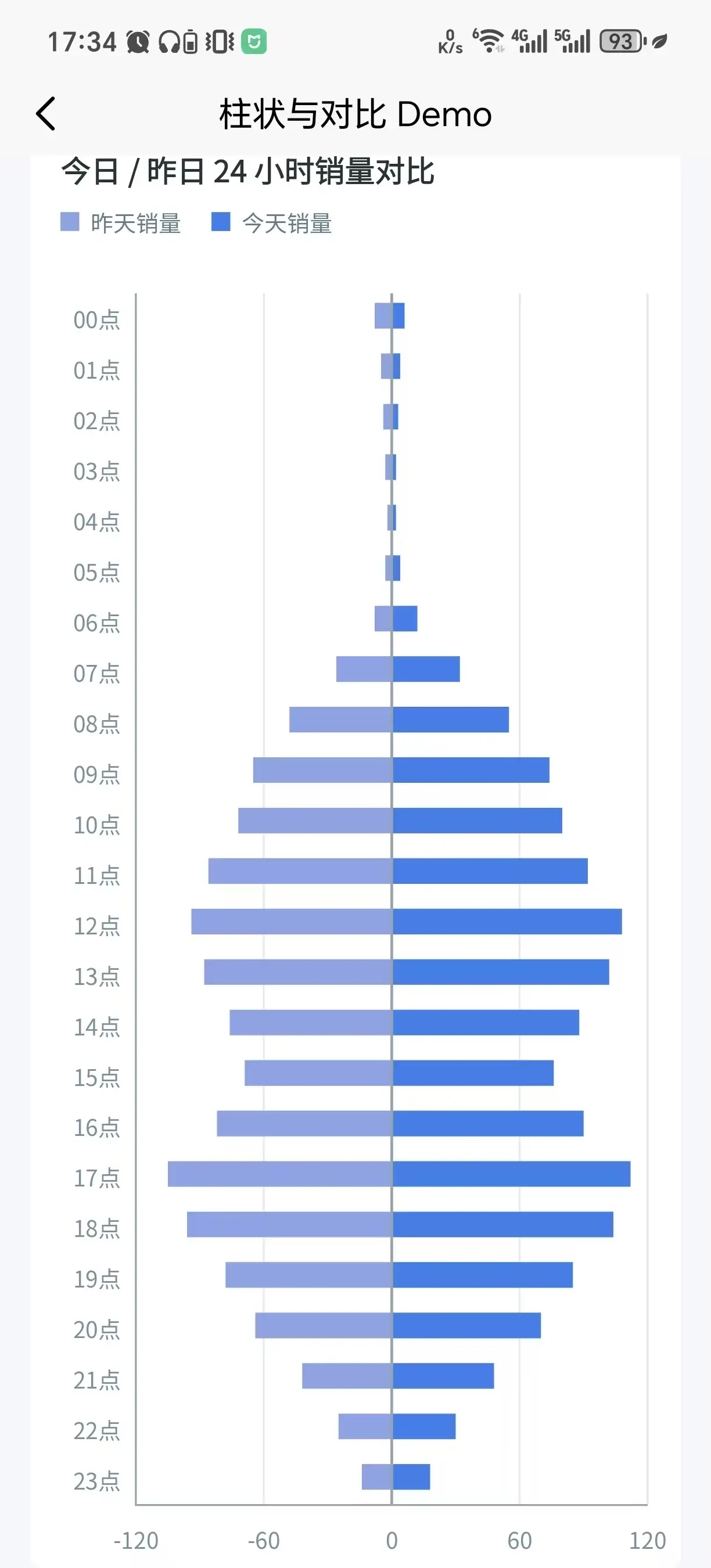

  mirror?: boolean          // 是否启用中线镜像对比模式（横向对比柱状图），默认 false
  fixed?: boolean           // Y 轴是否在横向滚动时固定显示，默认 false（仅 yAxis 有效）
}

AxisLabelOption 轴标签

type AxisLabelOption = {
  interval?: number   // 标签显示间隔，每隔多少个类目显示一个标签，如 2 表示隔 2 个显示
  format?: string     // 日期格式化：'month' | 'day' | 'month-day'，未设置时显示原始文本
  rotate?: number     // 标签旋转角度，如 45
  color?: string      // 标签文字颜色，如 '#607d8b'
  show?: boolean      // 是否显示标签，默认 true
  fontSize?: number   // 标签文字大小，单位 px，默认 12
}

AxisLineOption 轴线

type AxisLineOption = {
  show?: boolean    // 是否显示轴线，默认 true
  color?: string    // 轴线颜色，如 '#e5eaee'
}

SplitLineOption 分隔线

type SplitLineOption = {
  show?: boolean    // 是否显示分隔线，默认 false
  color?: string    // 分隔线颜色，如 '#d8dde3'
}

示例：

xAxis: {
  data: ['2025-03-01', '2025-03-02', '2025-03-03'],
  axisLabel: {
    interval: 2,
    format: 'day',
    rotate: 0,
    color: '#607d8b',
    show: true
  },
  axisLine: { show: true, color: '#e5eaee' },
  splitLine: { show: true, color: '#d8dde3' }
}

yAxis Y 轴

与 xAxis 结构相同（AxisOption），额外支持 fixed 参数。

yAxis: {
  min: 0,
  max: 360,
  fixed: true,    // 横向滚动时 Y 轴固定在左侧
  axisLabel: { show: true, color: '#607d8b' },
  splitLine: { show: true, color: '#d8dde3' }
}

radar 雷达

type RadarOption = {
  indicator: RadarIndicatorOption[]  // 雷达指示器数组
}

type RadarIndicatorOption = {
  name: string   // 指示器名称，如 '销售'
  max: number    // 该维度的最大值，如 100
}

示例：

radar: {
  indicator: [
    { name: '销售', max: 100 },
    { name: '服务', max: 100 },
    { name: '效率', max: 100 },
    { name: '库存', max: 100 },
    { name: '复购', max: 100 }
  ]
}

legend 图例

type LegendOption = {
  show?: boolean        // 是否显示图例，默认 true
  textColor?: string    // 图例文字颜色，如 '#607d8b'
  toggleable?: boolean  // 是否允许点击图例切换系列显示/隐藏，默认 true
  fontSize?: number     // 图例文字大小，单位 px，默认 12
  iconSize?: number     // 图例色块大小，单位 px，默认 10
  itemGap?: number      // 同行图例项间距，单位 px，默认 16
  rowGap?: number       // 图例换行间距，单位 px，默认 8
  position?: string     // 图例位置：'top'（默认）| 'bottom'（绘制在 X 轴标签下方）

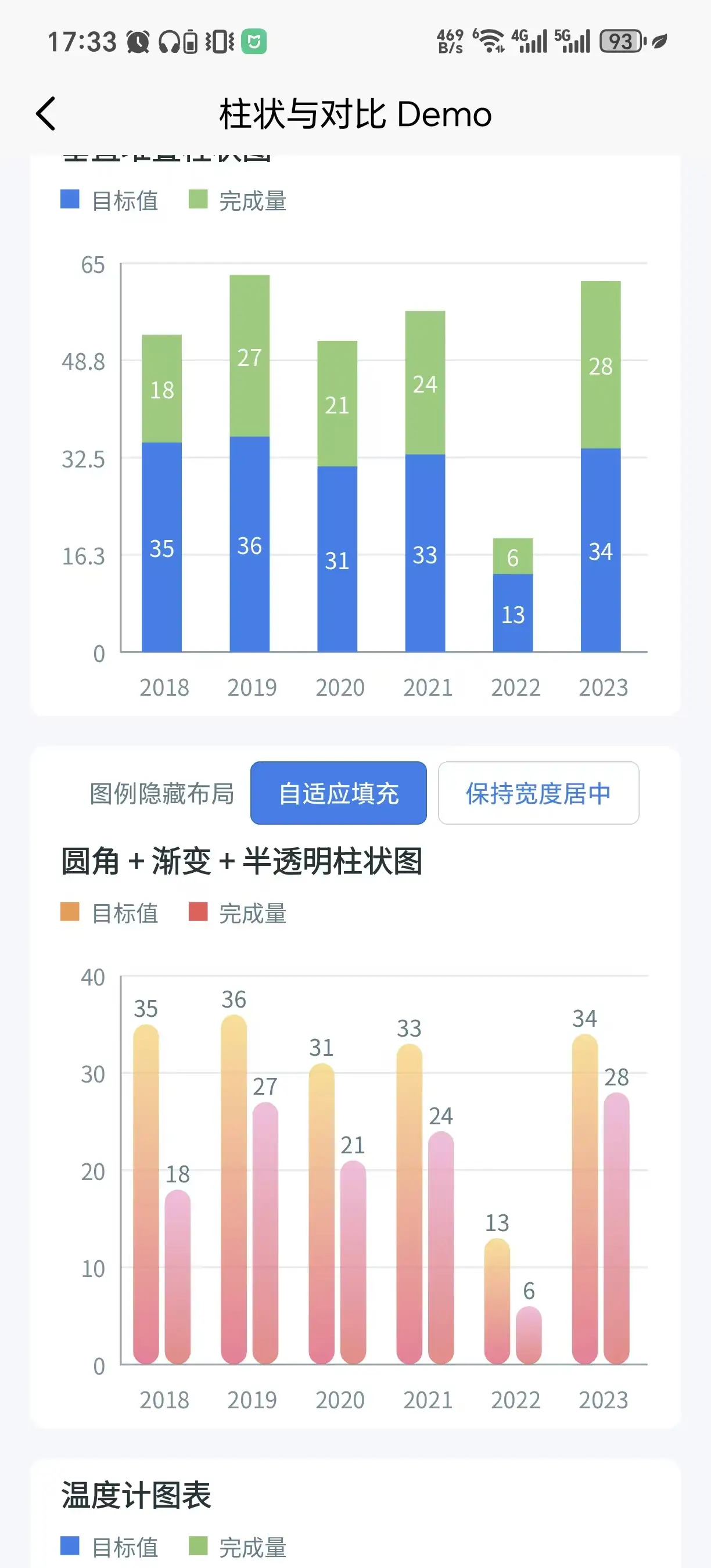

  barLayout?: string    // 柱图图例切换布局：'compact'（默认）| 'preserve'
}

当 toggleable: true 时，点击图例色块可隐藏/显示对应系列的数据。隐藏的系列不会绘制在图表上，同时 Tooltip 中也不会显示该系列的数据（当 tooltip.respectLegend: true 时）。

barLayout: 'compact' 会让可见分组柱填满原组宽；barLayout: 'preserve' 则保持隐藏前的柱宽，并将剩余可见柱在类目分组内居中。

示例：

legend: { show: true, textColor: '#263238', toggleable: true }

label 标签

用于笛卡尔图（折线图、柱状图）的数据标签。

type LabelOption = {
  show?: boolean      // 是否显示数据标签，默认 false
  color?: string      // 标签文字颜色，如 '#607d8b'
  fontSize?: number   // 标签文字大小，单位 px
  position?: string   // 柱图位置：'top'（默认）| 'inside'；折线图位置：'top'（默认）| 'bottom'
}

注意：在 series 中也可以使用 label 配置，支持额外的 position 参数：

label: { show: true, color: '#607d8b', position: 'top' }

position 支持 'top'（标签在数据点上方）、'inside'（标签在柱子内部）和 'bottom'（标签在折线数据点下方）。未设置 series.label 时，折线图和柱图会回退使用全局 label。

tooltip 提示框

type TooltipOption = {
  show?: boolean                // 是否启用 Tooltip，默认 false
  merge?: boolean               // 是否合并显示同一类目下所有系列的数据，默认 false
  trigger?: string              // 触发方式：'item'（点击数据点）| 'axis'（点击类目纵向区域），默认 'item'
  axisLineColor?: string        // Y 轴辅助线颜色（折线图点击时在 Y 轴绘制的垂直线），如 '#90a4ae'
  axisLineLabelColor?: string   // Y 轴辅助线标签文字颜色，如 '#263238'
  axisLineLabelBgColor?: string // Y 轴辅助线标签背景颜色，如 '#90a4ae'
  showAxisLine?: boolean        // 是否显示 Y 轴辅助线标注，默认 true
  axisPointerLineColor?: string // X 轴辅助线颜色（折线图点击时在 X 轴绘制的垂直线），如 '#90a4ae'
  axisPointerLabelColor?: string // X 轴辅助线标签文字颜色
  axisPointerLabelBgColor?: string // X 轴辅助线标签背景颜色
  showAxisPointer?: boolean     // 是否显示 X 轴辅助线标注，默认 true
  duration?: number             // Tooltip 自动消失时间，单位毫秒，如 1800；设为 0 则不自动消失
  backgroundColor?: string     // Tooltip 背景颜色，如 '#263238'
  textColor?: string            // Tooltip 文字颜色，如 '#ffffff'
  borderRadius?: number         // Tooltip 圆角大小，单位 px，如 4
  showMarker?: boolean          // 是否在 Tooltip 中显示系列对应的色块标记，默认 true
  respectLegend?: boolean       // Tooltip 是否跟随图例状态，默认 true。当某系列被图例隐藏时，Tooltip 中也不显示该系列数据
}

参数详解：

示例：

tooltip: {
  show: true,
  merge: true,
  trigger: 'axis',
  axisLineColor: '#90a4ae',
  axisLineLabelColor: '#ffffff',
  axisLineLabelBgColor: '#90a4ae',
  showAxisLine: true,
  axisPointerLineColor: '#90a4ae',
  axisPointerLabelColor: '#ffffff',
  axisPointerLabelBgColor: '#90a4ae',
  showAxisPointer: true,
  duration: 1800,
  backgroundColor: '#263238',
  textColor: '#ffffff',
  borderRadius: 4,
  showMarker: true,
  respectLegend: true
}

series 系列

type ChartSeries = {
  name?: string                    // 系列名称，显示在图例和 Tooltip 中
  type: string                     // 图表类型：'line' | 'bar' | 'pie' | 'scatter' | 'gauge' | 'radar' | 'funnel' | 'boxplot' | 'candlestick' | 'progress'
  data: number[]                   // 数据数组
  scatterData?: number[][]         // 二维散点数据，每项为 [x, y]；配合 scatterBarMode 支持散点收拢为分组均值柱图
  boxplotData?: number[][]         // 箱线图数据，每个元素为 [min, Q1, median, Q3, max]
  candlestickData?: number[][]     // K 线数据，每个元素为 [open, close, low, high]
  color?: string                   // 系列主颜色，如 '#2f80ed'
  colors?: string[]                // 逐项颜色数组；饼图按扇区取色，柱图按首尾两色生成线性渐变
  itemColors?: string[]            // 柱图或 K 线逐数据项颜色，按数据索引覆盖对应项
  startIndex?: number              // 折线起始数据索引，适用于 MA 等需要跳过初始无效数据的场景
  barWidth?: number | string       // 柱子宽度，数字为 px，字符串为百分比如 '42%'
  orient?: string                  // 图表方向；柱图使用 'horizontal' 绘制横向柱状图，折线图使用 'horizontal' 绘制纵向类目、横向数值的垂直折线图
  stack?: string                   // 堆叠分组标识；柱图或设置 areaStyle 的折线图中，相同 stack 值的系列会堆叠显示
  symbolSize?: number              // 散点大小（px），如 12
  radius?: number | string         // 饼图/环形图半径，数字为 px，字符串为百分比如 '42%'
  innerRadius?: number | string    // 环形图内半径，数字为 px，字符串为百分比如 '58%'
  startAngle?: number              // 饼图起始角度（度），默认 0
  pieStyle?: string                // 饼图样式，详见饼图样式说明
  roseType?: string                // 玫瑰图类型，设为 'radius' 启用玫瑰图
  selectedMode?: boolean           // 饼图是否启用选中偏移，默认 false
  selectedOffset?: number          // 选中扇区向外偏移距离（px），默认 10
  showLabel?: boolean              // 饼图是否显示扇区标签，默认 false
  showPercent?: boolean            // 饼图是否显示百分比，默认 false
  labelPosition?: string           // 饼图标签位置：'inside'（扇区内）| 'outside'（扇区外）
  showLabelLine?: boolean          // 饼图是否显示外置标签的引导线，默认 false
  labelLineLength?: number         // 引导线第一段长度（px），默认 14
  labelLineLength2?: number        // 引导线第二段（水平段）长度（px），默认 18
  labelLineColor?: string          // 引导线颜色，如 '#90a4ae'
  labelColor?: string              // 标签文字颜色
  labelFormat?: string             // 标签格式化模板，如 '{name}:{value}人'
  labelAvoidOverlap?: boolean      // 外置饼图标签是否自动避让，默认 true
  labelMinGap?: number             // 同侧外置标签最小纵向间距（px），默认 18
  labelMaxWidth?: number           // 外置标签最大文本宽度（px），超出时省略显示
  borderWidth?: number             // 扇区边框宽度（px），如 2
  borderColor?: string             // 扇区边框颜色，如 '#ffffff'
  smooth?: boolean                 // 折线是否平滑曲线，默认 false
  step?: string                    // 阶梯折线：'start' | 'middle' | 'end'
  markLine?: MarkLineOption[]      // 折线水平参考线，支持值、标签和起始类目索引
  markPoint?: MarkPointOption[]    // 折线数据点气泡标记，支持最大值、最小值或指定索引
  markArea?: MarkAreaOption[]      // 折线类目区间背景带，支持起止索引、标题和背景颜色
  lineColorRanges?: LineColorRangeOption[] // 折线分段颜色，按起止数据索引覆盖路径颜色
  showSymbol?: boolean             // 折线是否显示数据点标记，默认 true；设为 false 等同于 symbolStyle: 'none'
  symbolStyle?: string              // 数据点样式：'hollow'（默认空心）| 'solid'（实心）| 'none'（无点）
  lineStyle?: LineStyleOption      // 折线样式
  areaStyle?: boolean              // 折线是否填充面积，默认 false
  itemStyle?: ItemStyleOption      // 柱状图条目样式
  label?: LabelOption              // 系列级别标签配置，优先级高于全局 label
  overlay?: boolean                // 柱状图是否叠加显示（不分组），默认 false
  mirror?: boolean                 // 横向对比柱状图中是否绘制到中线左侧，默认 false
  gradientColors?: string[]        // 渐变色数组，用于柱图、堆叠面积图或进度环，如 ['#2ac66d', '#19cfe3']
  centerText?: string              // 环形图/进度条/仪表盘中心文本，如 '正确率'
  centerValue?: string             // 环形图/进度条/仪表盘中心数值文本，如 '80%'
  centerTextColor?: string         // 中心文本颜色，如 '#607d8b'
  centerValueColor?: string        // 中心数值颜色，如 '#27ae60'
  centerValueFontSize?: number     // 中心数值字号（px），默认 26
  progressMax?: number             // 进度条最大值，默认 100
  progressBackgroundColor?: string // 进度条背景轨道颜色，默认 '#e8eaed'
  progressGap?: number             // 多重进度条间距（px），默认 7
  progressRound?: boolean          // 进度条是否圆角端点，默认 false
  gaugeStyle?: string              // 仪表盘样式：'arc'（圆弧）| 'circle'（整圆）
  gaugeStartAngle?: number         // 仪表盘起始角度（度）
  gaugeEndAngle?: number           // 仪表盘结束角度（度）
  gaugeRound?: boolean             // 仪表盘弧线是否圆角端点，默认 true
  gaugeShowPointer?: boolean       // 仪表盘是否显示指针，默认 true
  gaugeShowTicks?: boolean         // 仪表盘是否显示刻度，默认 false
  gaugeTickCount?: number          // 仪表盘刻度数量，默认 10
  gaugeBackgroundColor?: string    // 仪表盘背景弧颜色，如 '#e8edf1'
  gaugeGradientColors?: string[]   // 仪表盘渐变色数组，如 ['#2ac66d', '#19cfe3']
  gaugeWidth?: number              // 仪表盘弧线宽度（px），默认 18
  pointerColor?: string             // 仪表盘指针与圆心颜色，如 '#455a64'
}

LineStyleOption 折线样式

type LineStyleOption = {
  color?: string        // 线条颜色，如 '#2f80ed'
  width?: number        // 线条宽度（px），如 2
  type?: string         // 线型：'solid'（实线）| 'dashed'（虚线）| 'dotted'（点线）
  opacity?: number      // 线条不透明度，0~1，如 0.7
  shadowColor?: string  // 阴影颜色，如 '#7bc8ff'
  shadowBlur?: number   // 阴影模糊半径（px），如 12
}

ItemStyleOption 条目样式

type ItemStyleOption = {
  borderRadius?: number  // 柱子圆角（px），如 14
  opacity?: number       // 柱子不透明度，0~1，如 0.72
  borderWidth?: number   // 柱子边框宽度（px）
  borderColor?: string   // 柱子边框颜色
  backgroundColor?: string // 柱子填充色，支持 rgba 透明色
  pattern?: string         // 柱状图纹理：'diagonal' | 'diagonal-reverse' | 'horizontal' | 'vertical' | 'cross' | 'none'
  patternColor?: string    // 纹理线条颜色，如 'rgba(0,0,0,0.22)'
  patternSize?: number     // 纹理线条间距（px），默认 8
  patternWidth?: number    // 纹理线条宽度（px），默认 1
}

全局样式

动画

核心特性

本组件提供了一系列高级特性，满足复杂图表场景需求。

K 线图 + MA 均线叠加

功能说明：支持在 K 线图上叠加 MA（移动平均线）等折线指标，适用于股票、期货等金融数据可视化。

使用方式：

const option = {
  title: { text: 'K 线 + MA5/MA10' },
  legend: { show: true },
  xAxis: { data: ['01-01', '01-02', '01-03', '01-04', '01-05', '01-06', '01-07'] },
  yAxis: { min: 0, max: 60 },
  series: [
    {
      name: '日K',
      type: 'candlestick',
      data: [],
      candlestickData: [
        [20, 34, 10, 38],  // [开盘, 收盘, 最低, 最高]
        [40, 35, 30, 50],
        [38, 31, 30, 44],
        [32, 38, 28, 42],
        [36, 42, 34, 46],
        [40, 45, 38, 48],
        [43, 40, 38, 50]
      ],
      colors: ['#ef5350', '#45b36b']  // [上涨色, 下跌色]
    },
    {
      name: 'MA5',
      type: 'line',
      data: [0, 0, 32.6, 35.0, 36.2, 38.2, 40.0],  // 前两个数据不足 5 日，设为 0
      startIndex: 2,  // 从索引 2 开始绘制，跳过无效数据
      color: '#2196f3',
      smooth: false,
      showSymbol: false,
      lineStyle: { width: 1.5 }
    },
    {
      name: 'MA10',
      type: 'line',
      data: [0, 0, 0, 0, 0, 0, 0, 0, 0, 36.5],  // 前 9 个数据不足 10 日
      startIndex: 9,
      color: '#ff9800',
      smooth: false,
      showSymbol: false,
      lineStyle: { width: 1.5 }
    }
  ]
}

核心参数：

• candlestickData：K 线数据数组，每项格式为 [开盘价, 收盘价, 最低价, 最高价]
• colors: [上涨色, 下跌色]：统一配置涨跌配色
• startIndex：折线起始绘制索引，用于跳过 MA 计算初期的无效数据

柱状图纹理填充

功能说明：为柱状图添加斜线、横线、竖线、交叉等纹理，提升数据区分度和视觉层次。

使用方式：

const option = {
  title: { text: '纹理柱状图' },
  xAxis: { data: ['A', 'B', 'C', 'D'] },
  yAxis: { min: 0, max: 100 },
  series: [
    {
      name: '系列一',
      type: 'bar',
      data: [60, 75, 50, 80],
      color: '#2f80ed',
      itemStyle: {
        pattern: 'diagonal',               // 纹理类型：斜线
        patternColor: 'rgba(0,0,0,0.22)',  // 纹理线条颜色
        patternSize: 8,                    // 纹理间距（px）
        patternWidth: 1                    // 纹理线条宽度（px）
      }
    },
    {
      name: '系列二',
      type: 'bar',
      data: [45, 60, 70, 55],
      color: '#27ae60',
      itemStyle: {
        pattern: 'horizontal',  // 纹理类型：横线
        patternColor: 'rgba(0,0,0,0.18)',
        patternSize: 6
      }
    }
  ]
}

支持的纹理类型：

• 'diagonal'：左下到右上的斜线
• 'diagonal-reverse'：左上到右下的斜线
• 'horizontal'：水平横线
• 'vertical'：垂直竖线
• 'cross'：网格交叉线
• 'none'：无纹理（默认）

饼图外置标签自动避让

功能说明：当饼图标签设置为 outside 外置显示时，组件会自动检测标签重叠并调整位置，确保标签清晰可读。

使用方式：

const option = {
  title: { text: '自动避让外置标签' },
  xAxis: { data: ['A', 'B', 'C', 'D', 'E', 'F', 'G', 'H'] },
  series: [{
    name: '占比',
    type: 'pie',
    data: [15, 12, 18, 8, 20, 10, 9, 8],
    colors: ['#2f80ed', '#27ae60', '#f2994a', '#eb5757', '#9b51e0', '#f2c94c', '#56ccf2', '#6fcf97'],
    pieStyle: 'ring',
    innerRadius: '50%',
    showLabel: true,
    showPercent: true,
    labelPosition: 'outside',       // 标签外置
    showLabelLine: true,            // 显示引导线
    labelAvoidOverlap: true,        // 启用自动避让（默认 true）
    labelMinGap: 18,                // 同侧标签最小间距（px）
    labelMaxWidth: 120,             // 标签最大宽度（px），超出省略
    labelLineLength: 14,            // 引导线第一段长度
    labelLineLength2: 18            // 引导线第二段长度
  }]
}

核心参数：

• labelAvoidOverlap: true：启用自动避让（默认开启）
• labelMinGap：同侧标签最小纵向间距，避让算法会确保相邻标签间距不小于此值
• labelMaxWidth：标签文本最大宽度，超出时自动截断并显示省略号

手势横向滚动

功能说明：当图表数据量大（超过 12 个类目）时，组件支持横向滚动浏览，并可启用手势识别，避免拖动滚动时误触点击事件。

使用方式：

const option = {
  title: { text: '近 30 日销售趋势' },
  xAxis: {
    data: ['01', '02', '03', ..., '30'],  // 30 个类目
    axisLabel: { interval: 2 }
  },
  yAxis: { min: 0, max: 360, fixed: true },  // Y 轴固定，仅数据区滚动
  series: [{
    name: '销售额',
    type: 'line',
    data: [...],  // 30 个数据点
    color: '#2f80ed',
    smooth: true
  }]
}

<xtf-charts
  :option="option"
  height="320px"
  :scrollable="true"        <!-- 启用横向滚动 -->
  :gestureScroll="true"     <!-- 启用手势识别 -->
  :showScrollbar="false"    <!-- 隐藏滚动条 -->
></xtf-charts>

核心参数：

• scrollable: true：启用横向滚动（默认 true，超过 12 个类目时自动生效）
• gestureScroll: true：启用手势识别，横向拖动时不触发点击事件
• showScrollbar: false：隐藏滚动条（默认 false）
• yAxis.fixed: true：Y 轴固定在左侧，仅数据区横向滚动

仪表盘自定义

功能说明：支持自定义仪表盘的角度范围、刻度数量、指针样式、渐变色等，满足多样化的仪表盘需求。

使用方式：

const option = {
  title: { text: '自定义仪表盘' },
  yAxis: { min: 0, max: 100 },
  series: [{
    name: '完成率',
    type: 'gauge',
    data: [78],
    gaugeStyle: 'arc',              // 'arc'（圆弧）| 'circle'（整圆）
    gaugeStartAngle: 225,           // 起始角度（度），默认 225
    gaugeEndAngle: -45,             // 结束角度（度），默认 -45
    gaugeRound: true,               // 圆角端点
    gaugeShowPointer: true,         // 显示指针
    gaugeShowTicks: true,           // 显示刻度
    gaugeTickCount: 10,             // 刻度数量
    gaugeWidth: 18,                 // 弧线宽度（px）
    gaugeGradientColors: ['#2ac66d', '#19cfe3'],  // 渐变色数组
    gaugeBackgroundColor: '#e8eaed',              // 背景弧颜色
    pointerColor: '#455a64',        // 指针颜色
    centerText: '完成率',
    centerValue: '78%',
    centerValueColor: '#27ae60',
    centerValueFontSize: 26
  }]
}

核心参数：

• gaugeStyle：仪表盘样式，'arc'（圆弧）或 'circle'（整圆）
• gaugeStartAngle / gaugeEndAngle：起始/结束角度，支持自定义角度范围
• gaugeShowTicks / gaugeTickCount：是否显示刻度及刻度数量
• gaugeGradientColors：渐变色数组，支持多色渐变
• gaugeShowPointer：是否显示指针
• gaugeRound：弧线端点是否圆角

全局标签回退

功能说明：在 series 中未设置 label 时，折线图和柱状图会自动回退使用全局 label 配置，简化配置代码。

使用方式：

const option = {
  title: { text: '全局标签回退' },
  label: {                          // 全局标签配置
    show: true,
    color: '#607d8b',
    fontSize: 12,
    position: 'top'
  },
  xAxis: { data: ['A', 'B', 'C'] },
  yAxis: { min: 0, max: 100 },
  series: [
    {
      name: '系列一',
      type: 'bar',
      data: [60, 75, 50]
      // 未设置 label，自动使用全局 label
    },
    {
      name: '系列二',
      type: 'line',
      data: [45, 60, 70]
      // 未设置 label，自动使用全局 label
    },
    {
      name: '系列三',
      type: 'bar',
      data: [70, 80, 65],
      label: {                      // 系列级别 label，优先级更高
        show: true,
        color: '#eb5757',
        position: 'inside'
      }
    }
  ]
}

优先级规则：

1. 优先使用 series[i].label（系列级别配置）
2. 如未设置，折线图和柱状图会回退使用全局 label
3. 饼图、仪表盘等其他图表类型不支持全局 label 回退

图表类型与样式示例

折线图 line

基础折线图

const option = {
  title: { text: '销售趋势' },
  tooltip: { show: true, merge: true, trigger: 'axis', duration: 1800 },
  xAxis: { data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日'] },
  yAxis: { min: 0, max: 300 },
  series: [{
    name: '销售额',
    type: 'line',
    data: [120, 180, 150, 240, 210, 280, 250],
    color: '#2f80ed'
  }]
}

平滑面积折线图

const option = {
  title: { text: '销售趋势' },
  tooltip: { show: true, merge: true, trigger: 'axis', duration: 1800 },
  xAxis: { data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日'] },
  yAxis: { min: 0, max: 300 },
  series: [{
    name: '销售额',
    type: 'line',
    data: [120, 180, 150, 240, 210, 280, 250],
    color: '#2f80ed',
    smooth: true,       // 平滑曲线
    areaStyle: true,    // 面积填充
    showSymbol: false   // 隐藏数据点
  }]
}

多系列折线类型对比

const option = {
  title: { text: '折线类型对比' },
  tooltip: { show: true, merge: true, trigger: 'axis', duration: 1800 },
  xAxis: { data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日'] },
  series: [
    {
      name: '普通',
      type: 'line',
      data: [120, 180, 150, 240, 210, 280, 250],
      color: '#2f80ed'
    },
    {
      name: '平滑',
      type: 'line',
      data: [140, 220, 180, 270, 240, 310, 280],
      color: '#27ae60',
      smooth: true,
      showSymbol: false
    },
    {
      name: '阶梯',
      type: 'line',
      data: [80, 130, 110, 170, 145, 190, 160],
      color: '#f2994a',
      step: 'middle'
    },
    {
      name: '虚线',
      type: 'line',
      data: [100, 155, 125, 200, 175, 230, 205],
      color: '#9b51e0',
      lineStyle: { type: 'dashed', width: 2 }
    }
  ]
}

阶梯折线图

step 支持 'start'、'middle'、'end' 三种阶梯模式：

const option = {
  title: { text: '基础、平滑与阶梯折线' },
  tooltip: { show: true, duration: 1800 },
  xAxis: { data: ['2018', '2019', '2020', '2021', '2022', '2023'] },
  yAxis: { min: 0, max: 160 },
  series: [
    { name: '成交量A', type: 'line', data: [35, 8, 25, 37, 4, 20], color: '#2f80ed', label: { show: true } },
    { name: '成交量B', type: 'line', data: [70, 40, 65, 100, 44, 68], color: '#7fc45b', smooth: true, label: { show: true } },
    { name: '成交量C', type: 'line', data: [100, 80, 95, 150, 112, 132], color: '#f2b541', step: 'middle', label: { show: true } }
  ]
}

渐变色 + 阴影折线图

const option = {
  title: { text: '渐变色 + 阴影折线图' },
  tooltip: { show: true, duration: 1800, backgroundColor: '#1f2937', textColor: '#ffffff', borderRadius: 6 },
  xAxis: { data: ['2018', '2019', '2020', '2021', '2022', '2023'] },
  yAxis: { min: 0, max: 160 },
  series: [
    {
      name: '成交量A', type: 'line', data: [15, 43, 15, 44, 15, 43], color: '#00a8f0',
      colors: ['#00a8f0', '#00d49a'], smooth: true, showSymbol: false, areaStyle: true,
      lineStyle: { width: 2, shadowColor: '#7bc8ff', shadowBlur: 12 }
    },
    {
      name: '成交量B', type: 'line', data: [55, 85, 55, 85, 55, 84], color: '#2ecc71',
      colors: ['#2ecc71', '#f2c94c'], smooth: true, showSymbol: false, areaStyle: true,
      lineStyle: { width: 2, shadowColor: '#b7e8a8', shadowBlur: 12 }
    }
  ]
}

从左到右动画折线图

const option = {
  title: { text: '从左到右动画' },
  xAxis: { data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日'] },
  animation: true,
  animationDuration: 1000,
  animationMode: 'left-to-right',
  series: [{
    name: '销售额',
    type: 'line',
    data: [120, 180, 150, 240, 210, 280, 250],
    color: '#2f80ed',
    areaStyle: true,
    smooth: true
  }]
}

带网格背景的折线图

const option = {
  title: { text: '横纵网格背景' },
  tooltip: { show: true, merge: true, trigger: 'axis', duration: 1800 },
  grid: { backgroundColor: '#ffffff', borderColor: '#d8dde3', showVertical: true, showHorizontal: true },
  xAxis: { data: ['1月', '2月', '3月', '4月', '5月', '6月', '7月'], splitLine: { show: true, color: '#d8dde3' } },
  yAxis: { min: -100, max: 100, splitLine: { show: true, color: '#d8dde3' } },
  series: [
    { name: '数据集 A', type: 'line', data: [12, 53, -90, 33, 15, 88, -58], color: '#ff6384', label: { show: true, color: '#607d8b' } },
    { name: '数据集 B', type: 'line', data: [88, -70, 7, -65, -98, 90, 25], color: '#36a2eb', label: { show: true, color: '#607d8b' } }
  ]
}

横向滚动折线图

const option = {
  title: { text: '近 20 日销售趋势' },
  tooltip: { show: true, duration: 1800, backgroundColor: '#263238', textColor: '#ffffff', borderRadius: 4 },
  xAxis: {
    data: ['03-01', '03-02', '03-03', '03-04', '03-05', '03-06', '03-07', '03-08', '03-09', '03-10',
           '03-11', '03-12', '03-13', '03-14', '03-15', '03-16', '03-17', '03-18', '03-19', '03-20'],
    axisLabel: { interval: 1 }
  },
  yAxis: { min: 0, max: 360 },
  series: [
    { name: '销售额', type: 'line', data: [180, 230, 195, 260, 220, 285, 240, 310, 265, 290, 250, 330, 280, 305, 270, 340, 300, 325, 290, 350], color: '#2f80ed', smooth: true, areaStyle: true },
    { name: '订单数', type: 'line', data: [120, 150, 135, 170, 145, 185, 160, 195, 175, 205, 180, 220, 190, 215, 200, 235, 210, 225, 205, 245], color: '#27ae60', smooth: true, showSymbol: false }
  ]
}

<xtf-charts :option="option" height="320px" :scrollable="true"></xtf-charts>

Y 轴固定横向滚动

const option = {
  title: { text: 'Y 轴固定滚动' },
  xAxis: { data: manyLabels, axisLabel: { interval: 1 } },
  yAxis: { min: 0, max: 360, fixed: true },  // fixed: true 使 Y 轴固定
  series: [{ name: '销售额', type: 'line', data: manyValues, color: '#2f80ed', smooth: true }]
}

柱状图 bar

基础分组柱状图

const option = {
  title: { text: '渠道销售对比' },
  tooltip: { show: true, showMarker: true, merge: true, duration: 1800 },
  xAxis: { data: ['门店', '小程序', '批发', '其他'] },
  yAxis: { min: -100, max: 300 },
  series: [
    { name: '本月', type: 'bar', data: [240, 180, 120, 210], color: '#2f80ed', barWidth: 24 },
    { name: '上月变化', type: 'bar', data: [60, -35, 80, -55], color: '#eb5757', barWidth: '42%' }
  ]
}

柱线组合图

const option = {
  title: { text: '柱线组合图' },
  legend: { show: true, toggleable: true },
  tooltip: { show: true, merge: true, duration: 1800 },
  xAxis: { data: ['1月', '2月', '3月', '4月', '5月', '6月'] },
  yAxis: { min: 0, max: 400 },
  series: [
    { name: '销售额', type: 'bar', data: [220, 280, 250, 330, 310, 360], color: '#2f80ed', barWidth: '42%', label: { show: true, position: 'top', color: '#607d8b' } },
    { name: '订单数', type: 'line', data: [160, 210, 190, 260, 240, 300], color: '#f2994a', smooth: true, lineStyle: { width: 3 }, label: { show: true, color: '#607d8b' } }
  ]
}

横向堆叠柱状图

const option = {
  title: { text: '销售构成' },
  xAxis: { min: 0, max: 360 },
  yAxis: { data: ['一店', '二店', '三店', '四店'], axisLabel: { interval: 0 } },
  series: [
    { name: '食品', type: 'bar', data: [120, 150, 100, 180], color: '#2f80ed', stack: 'total', orient: 'horizontal' },
    { name: '饮料', type: 'bar', data: [80, 60, 110, 70], color: '#27ae60', stack: 'total', orient: 'horizontal' },
    { name: '其他', type: 'bar', data: [40, 50, 30, 60], color: '#f2c94c', stack: 'total', orient: 'horizontal' }
  ]
}

圆角 + 渐变 + 半透明柱状图

const option = {
  title: { text: '圆角渐变柱状图' },
  xAxis: { data: ['2018', '2019', '2020', '2021', '2022', '2023'] },
  yAxis: { min: 0, max: 40 },
  series: [
    {
      name: '目标值', type: 'bar', data: [35, 36, 31, 33, 13, 34], color: '#f2994a',
      colors: ['#ffd166', '#ef476f'], barWidth: '62%',
      itemStyle: { borderRadius: 14, opacity: 0.72 },
      label: { show: true, position: 'top', color: '#607d8b' }
    },
    {
      name: '完成量', type: 'bar', data: [18, 27, 21, 24, 6, 28], color: '#eb5757',
      colors: ['#f5a3d0', '#eb5757'], barWidth: '62%',
      itemStyle: { borderRadius: 14, opacity: 0.72 },
      label: { show: true, position: 'top', color: '#607d8b' }
    }
  ]
}

纹理柱状图

const option = {
  title: { text: '纹理柱状图' },
  xAxis: { data: ['2018', '2019', '2020', '2021', '2022', '2023'] },
  yAxis: { min: 0, max: 40 },
  series: [
    {
      name: '目标值', type: 'bar', data: [35, 36, 31, 33, 13, 34], color: '#2f80ed',
      barWidth: '62%',
      itemStyle: {
        pattern: 'diagonal',              // 斜线纹理
        patternColor: 'rgba(0,0,0,0.22)',
        patternSize: 8,
        patternWidth: 1
      }
    },
    {
      name: '完成量', type: 'bar', data: [18, 27, 21, 24, 6, 28], color: '#27ae60',
      barWidth: '62%',
      itemStyle: {
        pattern: 'horizontal',            // 横线纹理
        patternColor: 'rgba(0,0,0,0.18)',
        patternSize: 6
      }
    }
  ]
}

温度计图表

通过两组柱子叠加实现，外层设为半透明或透明作为目标值背景，内层为实际完成量：

const option = {
  title: { text: '温度计图表' },
  xAxis: { data: ['2018', '2019', '2020', '2021', '2022', '2023'] },
  yAxis: { min: 0, max: 40 },
  series: [
    { name: '目标值', type: 'bar', data: [35, 36, 31, 33, 13, 34], color: '#2f80ed', barWidth: '58%', itemStyle: { opacity: 0 }, label: { show: true, position: 'top', color: '#607d8b' } },
    { name: '完成量', type: 'bar', data: [18, 27, 21, 24, 6, 28], color: '#8ac66d', barWidth: '46%', label: { show: true, position: 'inside', color: '#607d8b' } }
  ]
}

圆角温度计图表

const option = {
  title: { text: '圆角温度计图表' },
  xAxis: { data: ['2018', '2019', '2020', '2021', '2022', '2023'] },
  yAxis: { min: 0, max: 40 },
  series: [
    { name: '目标值', type: 'bar', data: [35, 36, 31, 33, 13, 34], color: '#2f80ed', barWidth: '58%', itemStyle: { borderRadius: 14, opacity: 0.22 } },
    { name: '完成量', type: 'bar', data: [18, 27, 21, 24, 6, 28], color: '#f2c94c', barWidth: '46%', itemStyle: { borderRadius: 14 }, label: { show: true, position: 'inside', color: '#607d8b' } }
  ]
}

正负柱状图

const option = {
  title: { text: '正负柱状图' },
  xAxis: { data: ['2018', '2019', '2020', '2021', '2022', '2023'] },
  yAxis: { min: -40, max: 40 },
  series: [{
    name: '变化值', type: 'bar', data: [20, -20, 25, -25, 30, -30], color: '#18bfe5',
    barWidth: '36%', itemStyle: { borderRadius: 12 },
    label: { show: true, position: 'top', color: '#607d8b' }
  }]
}

横向对比柱状图（镜像模式）

const option = {
  title: { text: '今日 / 昨日 24 小时销量对比' },
  legend: { show: true, toggleable: true },
  tooltip: { show: true, merge: true, duration: 1800 },
  grid: { left: 56, right: 18, top: 12, bottom: 34 },
  xAxis: { min: -120, max: 120, mirror: true },
  yAxis: { data: ['00点', '01点', '02点', '03点', '04点', '05点'], axisLabel: { interval: 0 } },
  series: [
    { name: '昨天销量', type: 'bar', orient: 'horizontal', mirror: true, data: [8, 5, 4, 3, 2, 3], color: '#8aa4e8', barWidth: '62%' },
    { name: '今天销量', type: 'bar', orient: 'horizontal', data: [6, 4, 3, 2, 2, 4], color: '#2f80ed', barWidth: '62%' }
  ]
}

排行榜横向柱状图

const option = {
  title: { text: '采购排行榜' },
  legend: { show: false },
  tooltip: { show: true, duration: 1800 },
  grid: { left: 144, right: 28, top: 12, bottom: 34 },
  xAxis: { min: 0, max: 2500 },
  yAxis: { data: ['商品A', '商品B', '商品C', '商品D', '商品E'], axisLabel: { interval: 0 } },
  series: [{
    name: '采购金额', type: 'bar', orient: 'horizontal',
    data: [2240, 1300, 1000, 620, 500], color: '#5975c8', barWidth: '62%',
    label: { show: true, position: 'top', color: '#455a64' }
  }]
}

隐藏 X 轴和 Y 轴辅助线的 Tooltip

tooltip: { show: true, showMarker: true, merge: true, showAxisLine: false, showAxisPointer: false, duration: 1800 }

饼图 pie

pieStyle 饼图样式说明

也可以使用 ECharts 常见写法 roseType: 'radius'，组件会按玫瑰图处理。

普通饼图（标签在内）

const option = {
  title: { text: '普通饼图 - 标签在内' },
  tooltip: { show: true, duration: 1800 },
  xAxis: { data: ['门店', '小程序', '其他'] },
  series: [{
    name: '订单数',
    type: 'pie',
    data: [52, 31, 17],
    color: '#2f80ed',
    colors: ['#2f80ed', '#27ae60', '#f2c94c'],
    showLabel: true,
    showPercent: true,
    labelPosition: 'inside',
    selectedMode: false,
    selectedOffset: 10,
    borderWidth: 3
  }]
}

环形图（标签在外 + 引导线）

const option = {
  title: { text: '环形图 - 标签在外' },
  tooltip: { show: true, duration: 1800 },
  xAxis: { data: ['门店', '小程序', '批发', '其他'] },
  series: [{
    name: '销售额',
    type: 'pie',
    data: [42, 28, 18, 12],
    color: '#2f80ed',
    colors: ['#2f80ed', '#27ae60', '#f2994a', '#9b51e0'],
    pieStyle: 'ring',
    innerRadius: '58%',
    showLabel: true,
    showPercent: true,
    labelPosition: 'outside',
    showLabelLine: true,
    labelLineLength: 14,
    labelLineLength2: 18,
    labelLineColor: '#90a4ae',
    selectedMode: false,
    selectedOffset: 8
  }]
}

分割环形图（带中心文本）

const option = {
  title: { text: '分割环形图' },
  xAxis: { data: ['一班', '二班', '三班', '四班', '五班'] },
  series: [{
    name: '收益率', type: 'pie', data: [39.68, 23.81, 15.87, 14.29, 6.35],
    colors: ['#2f80ed', '#8bc66d', '#f7c44e', '#ef6268', '#6ec0df'],
    pieStyle: 'ring', innerRadius: '40%',
    showLabel: true, showPercent: true, labelPosition: 'outside', showLabelLine: true, borderWidth: 3,
    centerText: '收益率', centerValue: '70%', centerValueColor: '#6ea9f5', centerValueFontSize: 24
  }]
}

渐变色环形图

const option = {
  title: { text: '渐变色环形图' },
  xAxis: { data: ['一班', '二班', '三班', '四班', '五班'] },
  series: [{
    name: '收益率', type: 'pie', data: [39.68, 23.81, 15.87, 14.29, 6.35],
    colors: ['#168ff1', '#65c9f4', '#f7c44e', '#ef6268', '#45c7b8'],
    gradientColors: ['#168ff1', '#65c9f4', '#f7c44e', '#ef6268', '#45c7b8'],
    pieStyle: 'ring', innerRadius: '40%',
    showLabel: true, showPercent: true, labelPosition: 'outside', showLabelLine: true, borderWidth: 3,
    centerText: '收益率', centerValue: '70%', centerValueColor: '#6ea9f5', centerValueFontSize: 24
  }]
}

自定义标签格式

const option = {
  title: { text: '自定义标签内容' },
  xAxis: { data: ['一班', '二班', '三班', '四班', '五班'] },
  series: [{
    name: '收益率', type: 'pie', data: [39.68, 23.81, 15.87, 14.29, 6.35],
    colors: ['#2f80ed', '#8bc66d', '#f7c44e', '#ef6268', '#6ec0df'],
    pieStyle: 'ring', innerRadius: '40%',
    showLabel: true, labelFormat: '{name}:{value}人', labelPosition: 'outside', showLabelLine: true, borderWidth: 3,
    centerText: '收益率', centerValue: '70%', centerValueColor: '#6ea9f5', centerValueFontSize: 24
  }]
}

隐藏标签的环形图

const option = {
  title: { text: '隐藏标签环形图' },
  xAxis: { data: ['一班', '二班', '三班', '四班', '五班'] },
  series: [{
    name: '收益率', type: 'pie', data: [39.68, 23.81, 15.87, 14.29, 6.35],
    colors: ['#2f80ed', '#8bc66d', '#f7c44e', '#ef6268', '#6ec0df'],
    pieStyle: 'ring', innerRadius: '40%',
    showLabel: false, borderWidth: 3,
    centerText: '收益率', centerValue: '70%', centerValueColor: '#6ea9f5', centerValueFontSize: 24
  }]
}

玫瑰图

const option = {
  title: { text: '订单类型玫瑰图' },
  tooltip: { show: true, duration: 1800 },
  xAxis: { data: ['普通', '加急', '预约', '售后', '批量'] },
  series: [{
    name: '订单数',
    type: 'pie',
    data: [36, 24, 18, 12, 10],
    color: '#eb5757',
    colors: ['#eb5757', '#f2994a', '#f2c94c', '#27ae60', '#2f80ed'],
    pieStyle: 'rose',
    showLabel: true,
    showPercent: false,
    selectedMode: false,
    selectedOffset: 8
  }]
}

半圆饼图

const option = {
  title: { text: '设备状态分布' },
  tooltip: { show: true, duration: 1800 },
  xAxis: { data: ['在线', '空闲', '维护', '离线'] },
  series: [{
    name: '设备数',
    type: 'pie',
    data: [56, 20, 14, 10],
    color: '#2f80ed',
    colors: ['#2f80ed', '#27ae60', '#f2c94c', '#eb5757'],
    pieStyle: 'half',
    showLabel: true,
    showPercent: true,
    selectedMode: false,
    selectedOffset: 8
  }]
}

半圆环图

const option = {
  title: { text: '任务完成率' },
  tooltip: { show: true, duration: 1800 },
  xAxis: { data: ['已完成', '进行中', '待处理'] },
  series: [{
    name: '任务数',
    type: 'pie',
    data: [68, 20, 12],
    color: '#27ae60',
    colors: ['#27ae60', '#2f80ed', '#e5eaee'],
    pieStyle: 'half-ring',
    innerRadius: '58%',
    showLabel: false,
    selectedMode: false,
    selectedOffset: 8
  }]
}

进度条 progress

圆弧进度条 + 渐变色

const option = {
  title: { text: '圆弧进度条 + 渐变色' },
  series: [{
    name: '正确率',
    type: 'progress',
    data: [80],
    color: '#27ae60',
    gradientColors: ['#2ac66d', '#19cfe3'],
    centerText: '正确率',
    centerValue: '80%',
    centerValueColor: '#27ae60'
  }]
}

多重整圆进度条

const option = {
  title: { text: '多重整圆进度条' },
  series: [
    { name: '指标一', type: 'progress', pieStyle: 'multi-progress', data: [88], color: '#2f80ed', centerText: '指标', centerValue: '默认标题', centerValueColor: '#2f80ed', centerValueFontSize: 14 },
    { name: '指标二', type: 'progress', data: [72], color: '#8bc66d' },
    { name: '指标三', type: 'progress', data: [63], color: '#f7c44e' },
    { name: '指标四', type: 'progress', data: [54], color: '#ef6268' },
    { name: '指标五', type: 'progress', data: [46], color: '#6ec0df' }
  ]
}

逆时针圆弧进度条

const option = {
  title: { text: '逆时针进度条' },
  series: [{
    name: '正确率',
    type: 'progress',
    pieStyle: 'reverse-progress',
    data: [80],
    color: '#27ae60',
    gradientColors: ['#2ac66d', '#19cfe3'],
    centerText: '正确率',
    centerValue: '80%',
    centerValueColor: '#27ae60'
  }]
}

逆时针多重进度条

const option = {
  title: { text: '逆时针多重进度条' },
  series: [
    { name: '指标一', type: 'progress', pieStyle: 'reverse-multi-progress', data: [88], color: '#2f80ed', centerText: '指标', centerValue: '默认标题', centerValueColor: '#2f80ed', centerValueFontSize: 14 },
    { name: '指标二', type: 'progress', data: [72], color: '#8bc66d' },
    { name: '指标三', type: 'progress', data: [63], color: '#f7c44e' },
    { name: '指标四', type: 'progress', data: [54], color: '#ef6268' },
    { name: '指标五', type: 'progress', data: [46], color: '#6ec0df' }
  ]
}

圆角整圆进度条

const option = {
  title: { text: '圆角进度条' },
  series: [{
    name: '正确率',
    type: 'progress',
    pieStyle: 'rounded-progress',
    data: [80],
    color: '#27ae60',
    progressRound: true,
    centerText: '正确率',
    centerValue: '80%',
    centerValueColor: '#27ae60'
  }]
}

自定义进度条最大值和背景色

const option = {
  title: { text: '自定义进度条' },
  series: [{
    name: '完成率',
    type: 'progress',
    data: [75],
    color: '#2f80ed',
    progressMax: 200,                   // 最大值 200，当前 75/200
    progressBackgroundColor: '#e0e0e0', // 背景轨道颜色
    progressGap: 10,                    // 多重进度条间距
    progressRound: true,                // 圆角端点
    centerText: '完成率',
    centerValue: '37.5%',
    centerValueColor: '#2f80ed',
    centerValueFontSize: 20
  }]
}

仪表盘 gauge

基础刻度仪表盘

const option = {
  title: { text: '基础刻度仪表盘' },
  tooltip: { show: true, duration: 1800 },
  yAxis: { min: 0, max: 100 },
  series: [{
    name: '运行率',
    type: 'gauge',
    data: [78],
    color: '#27ae60',
    gaugeStyle: 'arc',
    gaugeShowTicks: true,
    gaugeTickCount: 10,
    gaugeShowPointer: true,
    centerText: '实时速度',
    centerValue: '78Km/H',
    centerValueColor: '#27ae60'
  }]
}

圆形仪表盘

const option = {
  title: { text: '圆形仪表盘' },
  yAxis: { min: 0, max: 100 },
  series: [{
    name: '完成率',
    type: 'gauge',
    data: [66],
    color: '#2f80ed',
    gaugeStyle: 'circle',
    gaugeRound: true,
    gaugeShowPointer: false,
    gaugeShowTicks: true,
    gaugeTickCount: 20,
    gaugeGradientColors: ['#1e8df5', '#bfe0ff'],
    centerText: '实时速度',
    centerValue: '66Km/H',
    centerValueColor: '#2f80ed'
  }]
}

圆弧渐变仪表盘

const option = {
  title: { text: '圆弧渐变仪表盘' },
  yAxis: { min: 0, max: 100 },
  series: [{
    name: '正确率',
    type: 'gauge',
    data: [80],
    color: '#27ae60',
    gaugeStyle: 'arc',
    gaugeRound: true,
    gaugeShowPointer: false,
    gaugeGradientColors: ['#2ac66d', '#19cfe3'],
    gaugeBackgroundColor: '#e8eaed',
    centerText: '正确率',
    centerValue: '80%',
    centerValueColor: '#27ae60'
  }]
}

散点图 scatter

const option = {
  title: { text: '客流分布' },
  tooltip: { show: true, duration: 1800 },
  xAxis: { data: ['周一', '周二', '周三', '周四', '周五', '周六', '周日'] },
  series: [{
    name: '客流',
    type: 'scatter',
    data: [80, 160, 120, 230, 190, 280, 220],
    color: '#9b51e0',
    symbolSize: 12
  }]
}

雷达图 radar

const option = {
  title: { text: '多维能力雷达' },
  tooltip: { show: true, duration: 1800 },
  radar: {
    indicator: [
      { name: '销售', max: 100 },
      { name: '服务', max: 100 },
      { name: '效率', max: 100 },
      { name: '库存', max: 100 },
      { name: '复购', max: 100 }
    ]
  },
  series: [
    { name: '门店A', type: 'radar', data: [88, 76, 92, 68, 80], color: '#2f80ed' },
    { name: '门店B', type: 'radar', data: [68, 88, 74, 82, 66], color: '#27ae60' }
  ]
}

漏斗图 funnel

const option = {
  title: { text: '转化漏斗' },
  tooltip: { show: true, duration: 1800 },
  xAxis: { data: ['访问', '加购', '下单', '支付'] },
  series: [{
    name: '转化',
    type: 'funnel',
    data: [100, 78, 46, 28],
    color: '#f2994a'
  }]
}

箱线图 boxplot

const option = {
  title: { text: '订单分布箱线图' },
  tooltip: { show: true, duration: 1800 },
  xAxis: { data: ['1月', '2月', '3月', '4月'] },
  series: [{
    name: '分布',
    type: 'boxplot',
    data: [0, 0, 0, 0],
    boxplotData: [
      [42, 55, 66, 78, 90],   // 1月: [min, Q1, median, Q3, max]
      [38, 50, 62, 75, 84],   // 2月
      [46, 58, 70, 82, 96],   // 3月
      [35, 49, 60, 73, 88]    // 4月
    ],
    color: '#9b51e0'
  }]
}

K 线图 candlestick

candlestickData 的每项按 [开盘价, 收盘价, 最低价, 最高价] 传入。默认收涨为红色、收跌为绿色，可通过 itemColors 覆盖单根 K 线颜色。

将 colors 设为 [上涨色, 下跌色] 可统一配置涨跌配色；同一 series 中的 line 类型系列会按同一价格坐标系叠加显示，适合绘制 MA 均线。

const option = {
  title: { text: '日 K 线' },
  legend: { show: false },
  xAxis: { data: ['2017-10-24', '2017-10-25', '2017-10-26', '2017-10-27'] },
  yAxis: { min: 0, max: 50 },
  series: [{
    name: '价格',
    type: 'candlestick',
    data: [],
    candlestickData: [
      [20, 34, 10, 38],
      [40, 35, 30, 50],
      [38, 31, 30, 44],
      [15, 38, 5, 42]
    ],
    itemColors: ['#ef5350', '#45b36b', '#ef5350', '#45b36b']
  }]
}

K 线图 + MA 均线叠加示例

const option = {
  title: { text: 'K 线 + MA5/MA10' },
  legend: { show: true },
  xAxis: { data: ['01-01', '01-02', '01-03', '01-04', '01-05', '01-06', '01-07'] },
  yAxis: { min: 0, max: 60 },
  series: [
    {
      name: '日K',
      type: 'candlestick',
      data: [],
      candlestickData: [
        [20, 34, 10, 38],
        [40, 35, 30, 50],
        [38, 31, 30, 44],
        [32, 38, 28, 42],
        [36, 42, 34, 46],
        [40, 45, 38, 48],
        [43, 40, 38, 50]
      ],
      colors: ['#ef5350', '#45b36b']
    },
    {
      name: 'MA5',
      type: 'line',
      data: [0, 0, 32.6, 35.0, 36.2, 38.2, 40.0],
      startIndex: 2,
      color: '#2196f3',
      smooth: false,
      showSymbol: false,
      lineStyle: { width: 1.5 }
    },
    {
      name: 'MA10',
      type: 'line',
      data: [0, 0, 0, 0, 0, 0, 0, 0, 0, 36.5],
      startIndex: 9,
      color: '#ff9800',
      smooth: false,
      showSymbol: false,
      lineStyle: { width: 1.5 }
    }
  ]
}

Tooltip 交互详解

基本用法

tooltip: { show: true, duration: 1800 }

点击数据点后显示 Tooltip，1.8 秒后自动消失。

合并显示同类目数据

tooltip: { show: true, merge: true, trigger: 'axis', duration: 1800 }

• trigger: 'axis'：点击类目纵向区域任意位置即可触发，不必精确点击数据点
• merge: true：合并显示该类目下所有系列的值

自定义 Tooltip 样式

tooltip: {
  show: true,
  merge: true,
  trigger: 'axis',
  backgroundColor: '#263238',   // 深色背景
  textColor: '#ffffff',         // 白色文字
  borderRadius: 4,              // 圆角
  duration: 1800
}

辅助线标注

折线图显示 Tooltip 时，默认在 X 轴和 Y 轴位置绘制辅助线：

tooltip: {
  show: true,
  trigger: 'axis',
  // X 轴辅助线（垂直线）
  axisPointerLineColor: '#90a4ae',       // 辅助线颜色
  axisPointerLabelColor: '#ffffff',      // 标签文字颜色
  axisPointerLabelBgColor: '#90a4ae',    // 标签背景颜色
  showAxisPointer: true,                 // 是否显示，默认 true
  // Y 轴辅助线（水平线）
  axisLineColor: '#90a4ae',              // 辅助线颜色
  axisLineLabelColor: '#ffffff',         // 标签文字颜色
  axisLineLabelBgColor: '#90a4ae',       // 标签背景颜色
  showAxisLine: true                     // 是否显示，默认 true
}

隐藏辅助线：

tooltip: { show: true, showAxisLine: false, showAxisPointer: false }

色块标记

tooltip: { show: true, showMarker: true }   // 默认显示色块标记
tooltip: { show: true, showMarker: false }  // 隐藏色块标记

图例联动

tooltip: { show: true, respectLegend: true }   // 默认：隐藏的系列不在 Tooltip 中显示
tooltip: { show: true, respectLegend: false }  // 即使系列被隐藏，Tooltip 仍显示其数据

图例交互详解

基本图例

legend: { show: true, textColor: '#263238' }

可切换图例

legend: { show: true, textColor: '#263238', toggleable: true }

当 toggleable: true（默认）时：

• 点击图例色块可隐藏/显示对应系列的数据
• 隐藏的系列不会绘制在图表上
• 配合 tooltip.respectLegend: true（默认），Tooltip 中也不显示被隐藏系列的数据

横向滚动

当数据类目超过 12 个时，组件自动启用横向滚动：

<xtf-charts :option="option" height="320px" :scrollable="true"></xtf-charts>

• scrollable: true（默认）：超过 12 个类目时按每个类目 56px 最小宽度扩展 Canvas
• scrollable: false：Canvas 保持容器宽度，所有柱子按比例压缩显示
• showScrollbar: true：显示横向滚动条

Y 轴固定

yAxis: { min: 0, max: 360, fixed: true }

横向滚动时，Y 轴默认随内容一起滚动。设置 fixed: true 后，Y 轴固定在左侧，仅数据区横向滚动。

X 轴标签格式化

xAxis: {
  data: ['2025-03-01', '2025-03-02', '2025-03-03'],
  axisLabel: {
    interval: 2,        // 每隔 2 个类目显示一个标签
    format: 'day',      // 日期格式化：'month' | 'day' | 'month-day'
    rotate: 0           // 标签旋转角度
  }
}

动画配置

const option = {
  animation: true,              // 开启动画
  animationDuration: 800,       // 动画时长 800ms
  animationMode: 'left-to-right' // 从左到右逐点绘制
}

深色主题示例

const option = {
  title: { text: '深色主题', color: '#ffffff' },
  backgroundColor: '#1c1c28',
  textColor: '#b0bec5',
  grid: { backgroundColor: '#1c1c28', borderColor: '#37474f', showHorizontal: true, showVertical: true },
  xAxis: { data: ['周一', '周二', '周三', '周四', '周五'], axisLabel: { color: '#b0bec5' }, splitLine: { show: true, color: '#37474f' } },
  yAxis: { min: 0, max: 300, axisLabel: { color: '#b0bec5' }, splitLine: { show: true, color: '#37474f' } },
  tooltip: { show: true, merge: true, trigger: 'axis', backgroundColor: '#263238', textColor: '#ffffff', borderRadius: 4, duration: 1800 },
  legend: { show: true, textColor: '#b0bec5' },
  series: [
    { name: '销售额', type: 'line', data: [120, 180, 150, 240, 210], color: '#2f80ed', smooth: true, areaStyle: true },
    { name: '订单数', type: 'line', data: [80, 130, 110, 170, 140], color: '#27ae60', smooth: true }
  ]
}

技术说明

uni-app x 版本：使用新版 Canvas 2D API，不依赖 DOM、WebView 或 renderjs，适用于 Vapor 字节码模式，原生渲染性能。

标准 uni-app 版本：基于标准 Canvas 2D Context API，H5 环境使用标准 Web Canvas API，小程序环境自动适配 canvas-2d 类型。

已知问题：

• 小程序环境下文本测量精度有限，外置饼图标签自动避让可能不够精确。
• 部分小程序平台对渐变、阴影等高级 Canvas 特性支持有限。
• 数据量过大时建议关闭动画或限制类目数量以提升性能。

许可证

本插件遵循 MIT 许可证。

更新日志

v1.0.0

• 初始发布
• 支持 uni-app x 和标准 uni-app 双版本
• 提供 10+ 种图表类型
• 支持 K 线图 + MA 均线叠加
• 支持柱状图纹理填充
• 支持饼图外置标签自动避让
• 支持手势横向滚动
• 支持仪表盘自定义
• 支持全局标签回退

联系与支持

如有问题或建议，欢迎通过以下方式联系：

• 插件市场：xtf-charts
• GitHub：xtf-charts
• 邮箱：support@example.com
