更新记录

2.3.0（2020-05-09）

  • 新增 富文本展示能力，可以展示数理公式+富文本
  • 新增 image类型，可以展示image图片
  • 新增 link类型，可以在应用内跳转
  • 新增 style属性，可以设置局部font、color和background……
  • 新增 根节点展示，可以设置全局font、color和background……
  • 重要 重写了index页的示例，更直观展示本组件的能力
  • 重要 修订和扩展了《使用说明》文档

2.2.0（2020-04-04）

  • 【重要】 理论上已经实现了完备的数学公式显示能力
  • 【新增】 矩阵模块，比使用多行模拟的矩阵更友好
  • 【新增】 自动表格，自动计算尺寸，且支持表内公式
  • 【重要】 将多行与矩阵相结合，可以实现更完美矩阵
  • 【新增】 各种矩阵使用示例
  • 【新增】 自动表格使用示例

2.1.1（2020-03-27）

  • 修复 APP端非V3版编绎多行时出现{"line":20,"column":28}错语的bug
  • 示例 更新了使用示例，新增积分函数显示示例，新增了化
查看更多

平台兼容性

轻量级uniapp数学公式组件 使用说明

1. 组件的引用方法

  1. 将组件代码放置在components目录下


  2. 在引用页的<template>中放置本组件
    <qiu-holotext :content="content"></qiu-holotext>
  3. 在引用页的<script>中的data()内设置content数据
    content: [
    ...
]

2. content数据结构

  1. content用于向<qiu-holotext>组件提供显示数据

    属性名 类型 必填 重要说明
    content Number/String/Object/Array 是 暂不支持nvue
  2. content示例
    1. Number类型
      content: 123e-2
    2. String类型
      content: '1.23'
    3. Object类型
      content: {
type: 'text',
value: 123e-2
}
    4. Array类型（推荐）
      content: [
'1.23',
{
    type: 'text',
    value: '123e-2'
},
{
    type: 'fenshi',
    fenzi: 123e-2,
    fenmu: '3x+1'
}
]
    5. Object-Array类型（新增，强烈推荐）
      content: {
type: 'root',
value: [
    '1.23',
    {
        type: 'text',
        value: '123e-2'
    },
    {
        type: 'fenshi',
        fenzi: 123e-2,
        fenmu: '3x+1'
    }
],
style: 'fontSize: 16px; color: red'
}

3. 支持类型

本组件采用了去冗余算法，能够生成尽可能简洁的HTML代码，目前已支持文本、分式、根式、角标、多行、矩阵、表格、图片、链接、排版等十种类型及其嵌套，可排版和显示大多数数理结构、公式和图表。

  1. 文本（type: 'text'）

    1. 用于显示纯数值和纯文本，支持递归嵌套。

      属性名 类型 取值 必填 重要说明
      type String 'text' 否 无
      value Number/String/Object 不限 否 文本值，支持嵌套
      style String 参考富文本支持的介绍 否 支持嵌套

    2. 注意

      • 当type和value属性都省略时，可以直接将Number/String类型的数据作为显示数据。
      • 支持换行符'\n'、半角空格'\u2002'、全角空格'\u2003'、累加符'∑'等特殊字符。
      • 支持嵌套，但只能嵌套text类型本身，如果嵌套其他类型，会产生不可预料的结果。
      • 组件会自动过滤冗余，生成最简洁的HTML。例如，以下示例中的五种写法生成的HTML是完全相同的，不会因为写法更复杂或嵌套更多层数多而生成更复杂的HTML代码。

    3. 文本示例

      content: {
type: 'root',
value:  [
    123e-2,                   //数字
    '1.23',                   //文本
    {
        value: '1.23'         //简略对象
    },
    {
        type: 'text',
        value: '1.23'         //标准对象
    },
    {
        type: 'text',
        value: {              //多层嵌套
            type: 'text',
            value: {
                value: {
                    type: 'text',
                    value: '1.23'
                }
            }
        }
    }
]
}

  2. 分式（type: 'fenshi'）

    1. 用于显示分数和分式，支持任意嵌套

      属性名 类型 取值 必填 重要说明
      type String 'fenshi' 是 无
      fenzi Number/String/Object/Array 不限 是 分子，支持嵌套
      fenmu Number/String/Object/Array 不限 是 分母，支持嵌套
      style String 参考富文本支持的介绍 否 支持嵌套

    2. 注意：

      • 分子和分母均可进一步嵌套'text'（文本）、'jiaobiao'（角标）、'fenshi'（分式）、'genshi'（根式）、'duohang'（多行）等类型，组件会自动生成尽可能简洁的HTML代码。
      • 当分子和分母存在多层嵌套时，组件会自动将基线对齐至主分数线上。

    3. 分式示例

      content: {
type: 'root',
value: [
    '嵌套分式\u2002y=1+',
    {
        type: 'fenshi',
        fenzi: [
            '1 + ',
            {
                type: 'fenshi',
                fenzi: '1',
                fenmu: 1e4
            }
        ],
        fenmu: [
            '1 + ',
            {
                type: 'fenshi',
                fenzi: '1',
                fenmu: [
                    '1 + ',
                    {
                        type: 'fenshi',
                        fenzi: '1',
                        fenmu: [
                            '1 + ',
                            {
                                type: 'fenshi',
                                fenzi: '1',
                                fenmu: 2
                            }
                        ]
                    }
                ]
            }
        ]
    }
]
}


  3. 根式（type: 'genshi'）

    1. 用于显示根式，支持多层嵌套

      属性名 类型 取值 必填 重要说明
      type String 'genshi' 是 暂不支持nvue
      base Number/String/Object/Array 不限 是 基数，被开方数，支持嵌套
      lsup Number/String/Object/Array 不限 否 左上标，根指数，支持嵌套
      style String 参考富文本支持的介绍 否 支持嵌套

    2. 注意：

      • 假如不需要显示根指数，则应省略lsup属性。
      • base、lsup均可进一步嵌套'text'（文本）、'jiaobiao'（角标）、'fenshi'（分式）、'genshi'（根式）、'duohang'（多行）等类型，组件会自动生成尽可能简洁的HTML代码。

    3. 根式示例

      content: {
type: 'root',
value: [
    '嵌套根式\u2002R＝',
    {
        type: 'genshi',
        base: [{
                type: 'jiaobiao',
                base: [
                    '(',
                    {
                        type: 'fenshi',
                        fenzi: 2,
                        fenmu: [
                            '3＋',
                            {
                                type: 'genshi',
                                base: 3
                            }
                        ]

                    },
                    ')'
                ],
                rsup: 2
            },
            '＋',
            {
                type: 'fenshi',
                fenzi: {
                    type: 'jiaobiao',
                    base: 'h',
                    rsup: 2
                },
                fenmu: [
                    '4＋',
                    {
                        type: 'genshi',
                        base: {
                            type: 'genshi',
                            base: {
                                type: 'genshi',
                                base: 5,
                                lsup: 3
                            },
                            lsup: 3
                        }
                    }
                ]
            }
        ],
        lsup: 3
    }
]
}


  4. 角标（type: 'jiaobiao'）

    1. 基本概念

      角标用于显示各种角标，支持左上标、左下标、正上标、正下标、右上标、右下标、上标、下标、顶标、底标等10种角标类型及组合，其基本结构如下图所示：


    2. 角标属性

      属性名 类型 取值 必填 重要说明
      type String 'jiaobiao' 是 无
      base Number/String/Object/Array 不限 否 角标基准，支持嵌套
      lsup Number/String/Object/Array 不限 否 左上标，支持嵌套
      lsub Number/String/Object/Array 不限 否 左下标，支持嵌套
      csup Number/String/Object/Array 不限 否 正上标，支持嵌套
      csub Number/String/Object/Array 不限 否 正下标，支持嵌套
      rsup Number/String/Object/Array 不限 否 上标、右上标，支持嵌套
      rsub Number/String/Object/Array 不限 否 下标、右下标，支持嵌套
      ctop Number/String/Object/Array 不限 否 顶标，支持嵌套
      bottom Number/String/Object/Array 不限 否 底标，支持嵌套
      style String 参考富文本支持的介绍 否 支持嵌套

    3. 注意事项

      • 非必填属性均可嵌套支持'text'（文本）、'jiaobiao'（角标）、'fenshi'（分式）、'genshi'（根式）等类型。
      • 当省略base时，仅支持（rsup）、下标（rsub）二者之一，用于显示普通纯文本的上标、下标；当base存在时，支持所有角标类型及其任意组合。
      • base属性可以支持跨行组合运算符，如求和运算符：base: '⎲\n⎳'。但需字库支持才能美观。

    4. 角标示例

      content: [
'\n普通文本的上标',
{
    type: 'jiaobiao',
    rsup: '【1】'
},

'\n铝离子',
{
    type: 'jiaobiao',
    base: 'Al',
    lsup: '27',
    lsub: '13',
    rsup: '3+'
},

'\n数学角标',
{
    type: 'jiaobiao',
    base: '∑',
    csub: 'i = 0',
    csup: 'n',
},
'(',
{
    type: 'jiaobiao',
    base: 'x',
    rsup: '3',
    rsub: 'i'
},
{
    type: 'jiaobiao',
    base: 'y',
    rsup: '3',
    rsub: 'i'
},
')',

'\n跨行数学角标',
{
    type: 'jiaobiao',
    base: '⎲\n⎳',
    csup: 'n',
    csub: 'i = 0',
},
{
    type: 'fenshi',
    fenmu: {
        type: 'jiaobiao',
        base: 'x',
        rsup: '3',
        rsub: 'i'
    },
    fenzi: {
        type: 'jiaobiao',
        base: 'y',
        rsup: '3',
        rsub: 'i'
    }
},

'\n复杂嵌套',
{
    type: 'jiaobiao',
    base: [
        '(',
        {
            type: 'genshi',
            base: {
                type: 'jiaobiao',
                base: 'x',
                rsup: '2'
            },
            lsup: '3'
        },
        '\u2004+ ',
        {
            type: 'fenshi',
            fenzi: 2,
            fenmu: 'x'
        },
        ')'
    ],
    rsup: 3
}
]

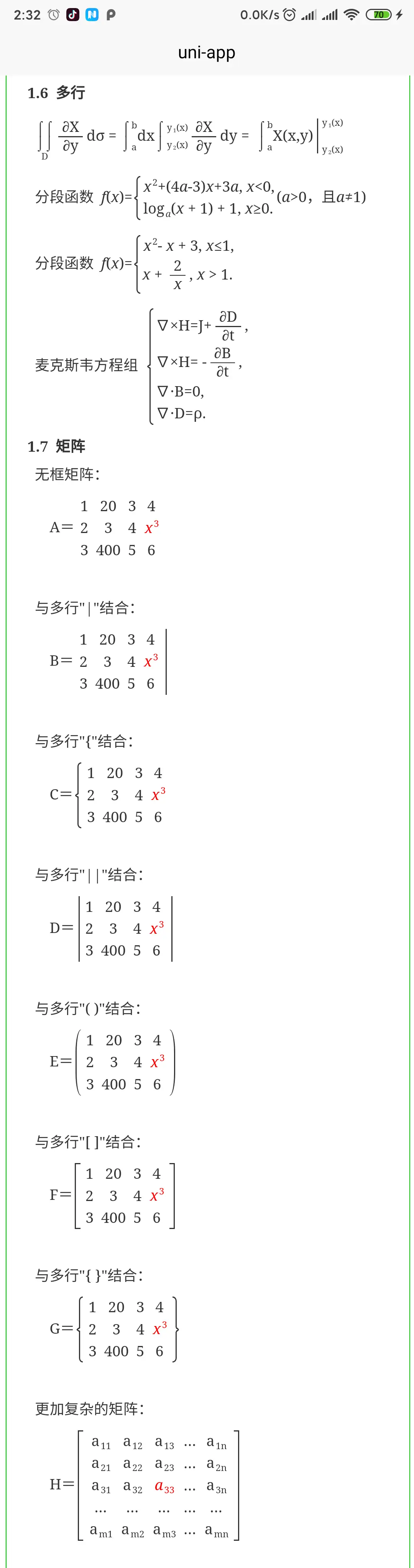

  5. 多行（type: 'duohang'）

    1. 基本概念

      多行用于显示行高超过单行文本的，或含有多行文本/多行公式的特殊文本结构，如分式、分段函数、行列式、矩阵等。

    2. 多行属性

      属性名 类型 取值 必填 重要说明
      type String 'duohang'/'{'/'{}'/'[]'/'()'/'||' 是 type的取值决定多行由什么符号包裹
      value Number/String/Object/Array 不限 否 value的取值决定多行需要显示哪些数据，支持嵌套
      style String 参考富文本支持的介绍 否 支持嵌套
      • type属性
      取值 包裹符号 必填 重要说明
      'duohang' 多行的左侧和右侧均无包裹符号 是 无
      '{' 多行的左侧有左花括号，右侧无包裹符号 是 注意是左侧而非右侧有'{'
      '{}' 多行的左侧有左花括号，右侧有右花括号 是 无
      '[]' 多行的左侧有左方括号，右侧有右方括号 是 不支持单独的'['
      '()' 多行的左侧有左圆括号，右侧有右圆括号 是 不支持单独的'(
      '||' 多行的左侧有左竖线，右侧有右竖线 是 支持单独的'|'
      '|' 多行的左侧无包裹符号，右侧有右竖线 是 注意是右侧而非左侧有'|'
      • value属性
      类型 包裹符号 必填 重要说明
      Number 纯数值单行文本 是 无
      String 纯字符串单行文本 是 无
      Object 文本、分式、根式、角标，或多行类型的复杂单行文本 是 可嵌套
      Array 由数组元素构成的多行文本，数组的每一个元素代表一行文本 是 推荐，可嵌套

    3. 多行示例

      content: {
type: 'root',
value: [
    '\n\n\u2003麦克斯韦方程组\u2002',
    {
        type: '{',
        value: [
            [
                '∇×Η=J+',
                {
                    type: 'fenshi',
                    fenzi: '∂D',
                    fenmu: '∂t'
                },
                ','
            ],
            [
                '∇×Η= -',
                {
                    type: 'fenshi',
                    fenzi: '∂Β',
                    fenmu: '∂t'
                },
                ','
            ],
            '∇∙Β=0,',
            '∇∙D=ρ.'
        ]
    }
]
}


  6. 矩阵（type: 'juzhen'）

    1. 基本概念

      矩阵用于展示二维阵列数据。其使用方法和显示效果与表格相似，本质上相当于一个无表头、无边框的表格

    2. 表格属性

      属性名 类型 取值 必填 重要说明
      type String 'juzhen' 是 无
      value [[]] 必须是二维数组 是 第一维数据表示行，第二维数据表示行内数据项
      style String 参考富文本支持的介绍 否 支持嵌套

    3. 注意事项

      • 建议与多行结合使用

    4. 矩阵示例

      content: {
type: 'root',
value: [
    '\n普通矩阵：\n\u2003',
    {
        type: 'juzhen',
        value: [
            [1,20,3,4],
            [2,3,4,{type: 'jiaobiao', base: 'x', rsup: 3}],
            [3,400,5,6]
        ]
    },
    '\n\n与多行"||"结合：\n\u2003A＝',
    {
        type: '||',
        value: {
            type: 'juzhen',
            value: [
                [1,20,3,4],
                [2,3,4,{type: 'jiaobiao', base: 'x', rsup: 3}],
                [3,400,5,6]
            ]
        }
    },
    '\n\n与多行"(\u2005)"结合：\n\u2003B＝',
    {
        type: '()',
        value: {
            type: 'juzhen',
            value: [
                [1,20,3,4],
                [2,3,4,{type: 'jiaobiao', base: 'x', rsup: 3}],
                [3,400,5,6]
            ]
        }
    },
    '\n\n与多行"[\u2005]"结合：\n\u2003C＝',
    {
        type: '[]',
        value: {
            type: 'juzhen',
            value: [
                [1,20,3,4],
                [2,3,4,{type: 'jiaobiao', base: 'x', rsup: 3}],
                [3,400,5,6]
            ]
        }
    },
    '\n\n与多行"{\u2005}"结合：\n\u2003D＝',
    {
        type: '{}',
        value: {
            type: 'juzhen',
            value: [
                [1,20,3,4],
                [2,3,4,{type: 'jiaobiao', base: 'x', rsup: 3}],
                [3,400,5,6]
            ]
        }
    }
]
}

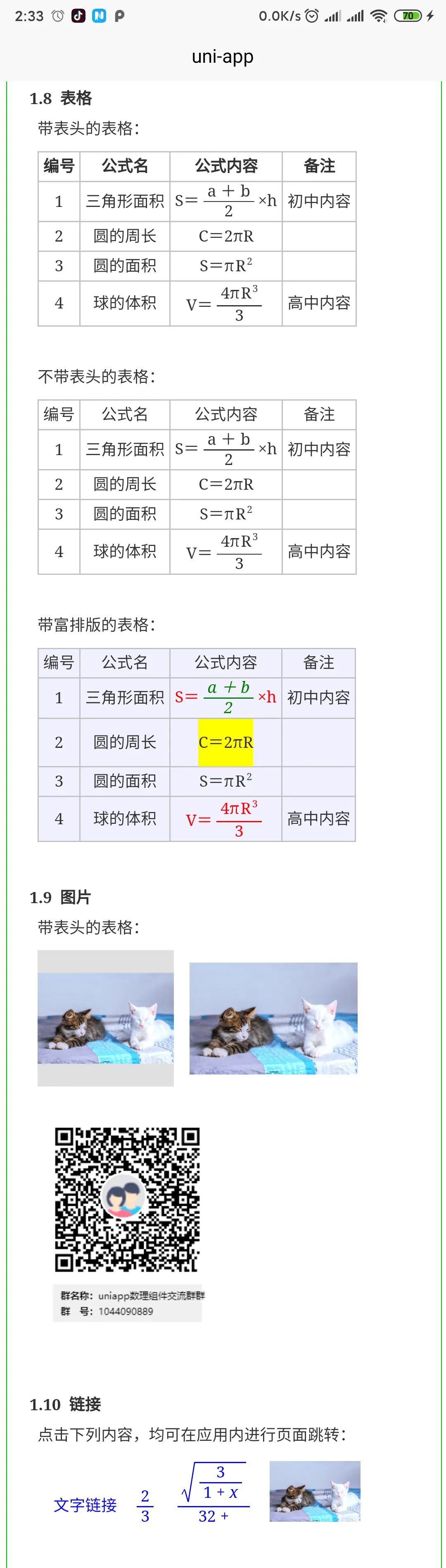

  7. 表格（type: 'table'）

    1. 基本概念

      表格用于展示二维结构数据。与常规表格不同的是，本组件实现的表格，其单元格支持文本、分式、根式、角标、多行、矩阵、行列式等的混合和嵌套显示。

    2. 表格属性

      属性名 类型 取值 必填 重要说明
      type String 'table' 是 无
      value [[]] 必须是二维数组 是 第一维数据表示行，第二维数据表示内内单元格
      style String 参考富文本支持的介绍 否 支持嵌套

    3. 注意事项

      • 表格、表格行和单元格的尺寸，及表格的行数和列数等，由二维数据value自动生成，无需用户设置。
      • 默认第一行数据为表头，加粗显示；若不需要表头，可令第一行数据为空数组。
      • 数据为留空、undefined、''、null、[]等的单元格，会显示为空白的单元格。
      • 每行的单元格数应相等，若不相等会在单元格较少的行的末尾自动补空白单元格。

    4. 表格示例

      content: {
type: 'root',
value: [
    {
        type: 'table',
        value: [
            ['编号', '公式名', '公式内容', '备注'],    //这是表格的表头，会被加粗显示
            [1, '三角形面积', ['S＝', {type: 'fenshi', fenzi: 'a ＋ b',fenmu: '2'}, '×h'], '初中内容'],
            [2, '圆的周长', 'C＝2πR'],
            [3, '圆的面积', ['S＝π', {type: 'jiaobiao', base: 'R', rsup: '2'}]],
            [4, '球的体积', ['V＝',{type: 'fenshi', fenzi: ['4π', {type: 'jiaobiao', base: 'R', rsup: '3'}],fenmu: '3'}], '高中内容']
        ]
    },
    '\n\n',
    {
        type: 'table',
        value: [
            [], //第一行为空数组，表示不需要表头
            ['编号', '公式名', '公式内容', '备注'],    //这是表格的第一行内容，但并非表头
            [1, '三角形面积', ['S＝', {type: 'fenshi', fenzi: 'a ＋ b',fenmu: '2'}, '×h'], '初中内容'],
            [2, '圆的周长', 'C＝2πR'],   //这一行的单元格数量不足，将在本行的末尾补空白单元格
            [3, '圆的面积', ['S＝π', {type: 'jiaobiao', base: 'R', rsup: '2'}]],
            [4, '球的体积', ['V＝',{type: 'fenshi', fenzi: ['4π', {type: 'jiaobiao', base: 'R', rsup: '3'}],fenmu: '3'}], '高中内容']
        ]
    }
]
}


  8. 图片（type: "image"）

    1. 基本概述

      本组件所支持的图片，实质上是uniapp的image组件，且暂时仅支持该组件的src和mode属性，并追加支持style属性。

    2. 图片属性

      属性名 类型 取值 必填 重要说明
      type String 'image' 是 无
      src String 参考uniapp的image组件的src属性的介绍 是 第一维数据表示行，第二维数据表示内内单元格
      mode String 参考uniapp的image组件的mode属性的介绍 否 支持嵌套
      style String 参考富文本支持的介绍 否 支持嵌套

    3. 注意事项

    4. 图片示例

      content: {
type: 'root',
value: [
    {
        type: 'image',
        src: '../../static/shuijiao.jpg',
        mode: 'aspectFit',
        style: 'width: 120px; height: 120px; backgroundColor: #e0e0e0'
    },
    '\u2003',
    {
        type: 'image',
        src: '../../static/shuijiao.jpg',
        mode: 'aspectFit',
        style: 'width: 40%; height: 120px'
    },
    {
        type: 'image',
        src: '../../static/qqs.png',
        mode: 'aspectFit',
        style: 'width: 200px; height: 200px'
    },
]
}


  9. 链接

    1. 基本概述

    本组件所支持的超链接，实质上是uniapp的navigator组件，且暂时仅支持该组件的url和open-type（在本组件中改名为mode）属性，并追加支持style属性。

    1. 链接属性

      属性名 类型 取值 必填 重要说明
      type String 'link' 是 无
      url String 参考uniapp的navigator组件的url属性的介绍 是 第一维数据表示行，第二维数据表示内内单元格
      mode String 参考uniapp的navigator组件的open-type属性的介绍 否 支持嵌套
      style String 参考本文档的富文本支持的介绍 否 支持嵌套

    2. 注意事项

    3. 链接示例

      content: {
type: 'root',
value: [
    '\u2002\u2002\u2002点击下列内容，均可在应用内进行页面跳转：\n',
    '\u2002\u2002\u2002\u2002\u2002',
    {
        type: 'link',
        url: '../second/second',
        mode: 'navigate',
        value: {value: '文字链接', style: 'color: blue'}
    },
    '\u2003',
    {
        type: 'link',
        url: '../second/second',
        mode: 'navigate',
        value: {
            type: 'fenshi',
            fenzi: '2',
            fenmu: 3,
            style: 'color: blue'
        },
    },
    '\u2003',
    {
        type: 'link',
        url: '../second/second',
        mode: 'navigate',
        value: {
            type: 'fenshi',
            fenmu: '32 + ',
            fenzi: {
                type: 'genshi',
                base: {
                    type: 'fenshi',
                    fenzi: '3',
                    fenmu: ['1 + ', {
                        value: 'x',
                        style: 'fontStyle: italic'
                    }]
                }
            },
            style: 'color: blue'
        }
    },
    '\u2003',
    {
        type: 'link',
        url: '../second/second',
        mode: 'navigate',
        value: {
            type: 'image',
            src: '../../static/shuijiao.jpg',
            mode: 'aspectFit',
            style: 'width: 80px; height: 60px; verticalAlign: -50%'
        }
    }
]
}


  10. 富文本支持

    1. 基本概述

    本组件通过可选的style属性，实现了对富文本的简单支持。style属性目前仅支持width、height、lineHeight、color、font系列、background系列等六种CSS属性及其子属性，如下表所示。

    style支持的属性 对应的CSS属性 必填 重要说明
    width width 否 仅对type: 'image'生效
    height height 否 仅对type: 'image'生效
    verticalAlign vertical-align 否 仅对type: 'image'生效
    lineHeight line-height 否 无
    color color 否 无
    font font 否 无
    fontStyle font-style 否 无
    fontVariant font-variant 否 无
    fontWeight font-weight 否 无
    fontSize font-size 否 无
    fontHight font-hight 否 无
    fontFamily font-family 否 无
    background background 否 无
    backgroundColor background-color 否 无
    backgroundPosition background-position 否 无
    backgroundSize background-size 否 无
    backgroundRepeat background-repeat 否 无
    backgroundOrigin background-origin 否 无
    backgroundClip background-clip 否 无
    backgroundAttachment background-attachment 否 无
    backgroundImage background-image 否 无

    1. 注意

      • style属性的数据类型为String，其内容是由零个或多个"CSS属性名:CSS属性值;"格式的键值对组成的字符串。
      • 末尾的键值对可以省略“;”号。
      • CSS属性名须采用驼峰命名法，如上方表格的第一列所示；CSS属性值可以追加 !importent，以提升优先级。
      • 如果style属性添加在"type='root'"（即根节点）上，且根节点的value是Array类型，则style属性将作用在根节点的每一个直接子节点中。

    2. style示例

      content: {
type: 'root',
value: [
    '普通文本',
    {value: '红色文本', style: 'color: blue'},
    {value: '黄色背景\n', style: 'color: red; backgroundColor: yellow'},
    '嵌套分数',
    {
        type: 'fenshi',
        fenzi: {value: '3 + x', style: 'color: green; backgroundColor: yellow;'},
        fenmu: ['2 + ', {value: 'x', style: 'color: green; fontStyle: italic;'}],
        style: 'color: blue'
    }
],
style: 'backgroundColor: #C0C0C0; fontSize: 20px'
},


4. 完整示例

请导入或下载右上方参考示例


最后，欢迎大家下载使用，我会不断升级完善本组件，恳请大家多提宝贵意见和建议！

隐私、权限声明

1. 本插件需要申请的系统权限列表：

无

2. 本插件采集的数据、发送的服务器地址、以及数据用途说明：

无

3. 本插件是否包含广告，如包含需详细说明广告表达方式、展示频率：

无

许可协议

MIT协议
评论列表 撰写评论
加载更多...
插件问答 我要提问

使用中有什么不明白的地方，就向插件作者提问吧~ 我要提问

加载更多...
