seal-cad-uts CAD 文档预览插件使用手册

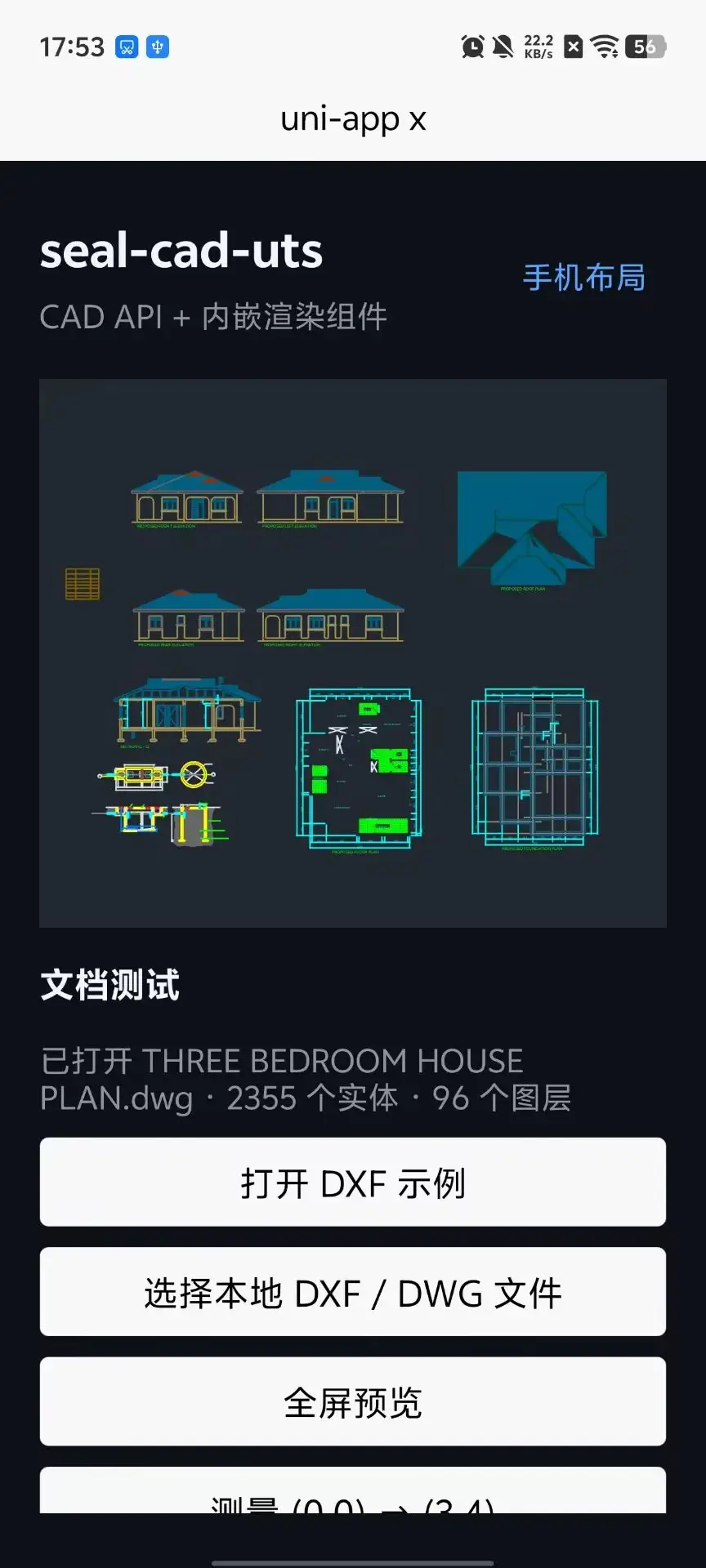

seal-cad-uts 是面向 uni-app x 应用的 CAD 文档预览插件，提供文档打开、图层控制、距离计算和内嵌预览组件。业务页面只需要传入本地文件路径和文档 ID，即可在手机或平板页面中展示 CAD 图纸。

当前 Android 平台支持 DXF、DWG 文档预览，支持内嵌预览、独立全屏预览、单指移动、双指缩放与平移、图层显隐和加载状态提示。下一步计划支持鸿蒙 Next 和 iOS。

👏👏👏欢迎W（BJGFCYY）或Q（2480621579）咨询。

支持平台

支持的常用 CAD 图形包括直线、圆弧、圆、椭圆、多段线、样条、块、标注、文字、填充和部分三维面线框。复杂专有对象、外部参照、特殊字体和部分高级 CAD 特性可能无法完全还原，实际显示结果以文档内容为准。

当前支持文本型 DXF，暂不支持二进制 DXF。DWG 支持 R13 至 AutoCAD 2018 格式系列，单文件大小上限为 64 MB。主要用于模型空间预览，暂不提供 CAD 编辑、完整布局打印和三维旋转功能。

安装插件

通过 HBuilderX 的 uni-app x 插件方式安装 seal-cad-uts。安装完成后，在页面中导入插件 API，并使用 seal-cad-viewer 组件。

Android 项目首次安装或更新插件后，需要使用包含该插件的 Android 自定义基座运行。正式发行时，插件会随应用一起打包。

示例中的文件选择、文件读取和预览需要启用 uni-media、uni-fileSystemManager、uni-canvas 模块；使用网络下载示例时还需要 uni-network。请在项目的 Android 模块配置中启用所需模块，然后制作自定义基座。

页面中使用组件前，请确保组件容器有明确的宽度和高度。推荐使用 flex: 1，或设置固定的 height。

快速开始

将以下模板、逻辑和样式合并到同一个 .uvue 页面，并在 pages.json 注册页面。示例文件 /static/sample.dxf 需要由应用提供，也可以替换为自己的本地文件。后续示例沿用此处的 docId、revision、opening、status 和 openDocument()。

导入 API

import { cadApi, CadDocInfo, CadFail } from '@/uni_modules/seal-cad-uts/index.uts'

页面模板

<template>
  <view class="page">
    <seal-cad-viewer
      class="viewer"
      :doc-id="docId"
      :revision="revision"
      :loading="opening"
      :loading-text="loadingText"
    />

    <text class="status">{{ status }}</text>
    <button :disabled="opening" @click="openSample">打开 CAD 文件</button>
  </view>
</template>

页面逻辑

<script setup lang="uts">
import { cadApi, CadDocInfo, CadFail } from '@/uni_modules/seal-cad-uts/index.uts'

const docId = ref('')
const revision = ref(0)
const opening = ref(false)
const loadingText = ref('正在加载 CAD 文件')
const status = ref('请选择 CAD 文件')
let unloaded = false

function openDocument(path: string, fileName: string): void {
  if (opening.value || unloaded) return

  opening.value = true
  loadingText.value = `正在打开 ${fileName}`
  status.value = '正在读取文件'

  const type = fileName.toLowerCase().endsWith('.dwg') ? 'dwg' : 'dxf'
  cadApi.open({
    src: path,
    fileType: type,
    success: (doc: CadDocInfo) => {
      if (unloaded) { cadApi.close(doc.docId); return }
      const previousId = docId.value
      docId.value = doc.docId
      if (previousId.length > 0) cadApi.close(previousId)

      status.value = `已打开 ${fileName} · ${doc.entityCount} 个实体`
      if (doc.unsupported.length > 0) {
        status.value += `\n部分内容未完整显示：${doc.unsupported.join(', ')}`
      }
      if (doc.warnings.length > 0) status.value += '\n' + doc.warnings.join('\n')
    },
    fail: (error: CadFail) => {
      if (!unloaded) status.value = `${error.errCode}：${error.errMsg}`
    },
    complete: () => {
      if (!unloaded) opening.value = false
    }
  })
}

function openSample(): void {
  openDocument('/static/sample.dxf', 'sample.dxf')
}

(() => {
  revision.value++
})

onUnload(() => {
  unloaded = true
  if (docId.value.length > 0) cadApi.close(docId.value)
})
</script>

页面样式

<style>
.page {
  flex: 1;
  padding: 12px;
}

.viewer {
  flex: 1;
  min-height: 280px;
}

.status {
  margin-top: 12px;
  margin-bottom: 12px;
}
</style>

打开本地 DXF / DWG 文件

可以使用 uni-app x 文件选择器选择用户设备中的 CAD 文件。选择器返回的文件名用于判断格式，文件路径用于打开文件。

function chooseCadFile(): void {
  if (opening.value) return

  uni.chooseFile({
    count: 1,
    type: 'all',
    success: (result: ChooseFileSuccess) => {
      if (result.tempFiles.length == 0) return

      const file = result.tempFiles[0]
      const name = file.name.toLowerCase()
      if (!name.endsWith('.dxf') && !name.endsWith('.dwg')) {
        status.value = '请选择 DXF 或 DWG 文件'
        return
      }

      // 使用文件名判断格式，使用 file.path 打开文件。
      openDocument(file.path, file.name)
    },
    fail: (error: ChooseFileFail) => {
      status.value = error.errCode == 1101001
        ? '已取消文件选择'
        : `文件选择失败：${error.errMsg}`
    }
  })
}

部分 Android 文件选择器返回的路径是没有扩展名的 URI，因此建议始终显式传入 fileType。插件支持以下写法：

cadApi.open({
  src: file.path,
  fileType: 'dwg',
  success: (doc: CadDocInfo) => {
    docId.value = doc.docId
  },
  fail: (error: CadFail) => {
    status.value = error.errMsg
  }
})

打开网络文件

插件接收本地文件路径。网络文件需要先由业务层下载到本地，再将下载后的临时路径传给插件。

function downloadAndOpen(url: string, fileName: string): void {
  uni.downloadFile({
    url,
    success: (result: DownloadFileSuccess) => {
      if (result.statusCode != 200) {
        status.value = `下载失败：HTTP ${result.statusCode}`
        return
      }
      openDocument(result.tempFilePath, fileName)
    },
    fail: (error: DownloadFileFail) => {
      status.value = `下载失败：${error.errMsg}`
    }
  })
}

即使下载路径没有 .dwg 或 .dxf 后缀，也应根据原文件名传入 fileType。

直接打开 DXF 文本

如果业务层已经取得 DXF 文本，可以直接调用 openText()：

function openDxfContent(content: string): void {
  cadApi.openText(
    'memory.dxf',
    content,
    (doc: CadDocInfo) => {
      const previousId = docId.value
      docId.value = doc.docId
      if (previousId.length > 0) cadApi.close(previousId)
      status.value = `已打开 DXF · ${doc.entityCount} 个实体`
    },
    (error: CadFail) => {
      status.value = error.errMsg
    }
  )
}

openText() 只用于文本型 DXF，不用于 DWG 二进制文件。

预览组件

<seal-cad-viewer
  :doc-id="docId"
  :revision="revision"
  :loading="opening"
  :loading-text="loadingText"
  class="viewer"
/>

组件属性如下：

触摸操作

首次打开文档时组件会自动适配图纸范围。切换到新的 docId 会重新适配；仅更新 revision 会保留当前视图位置和缩放比例。

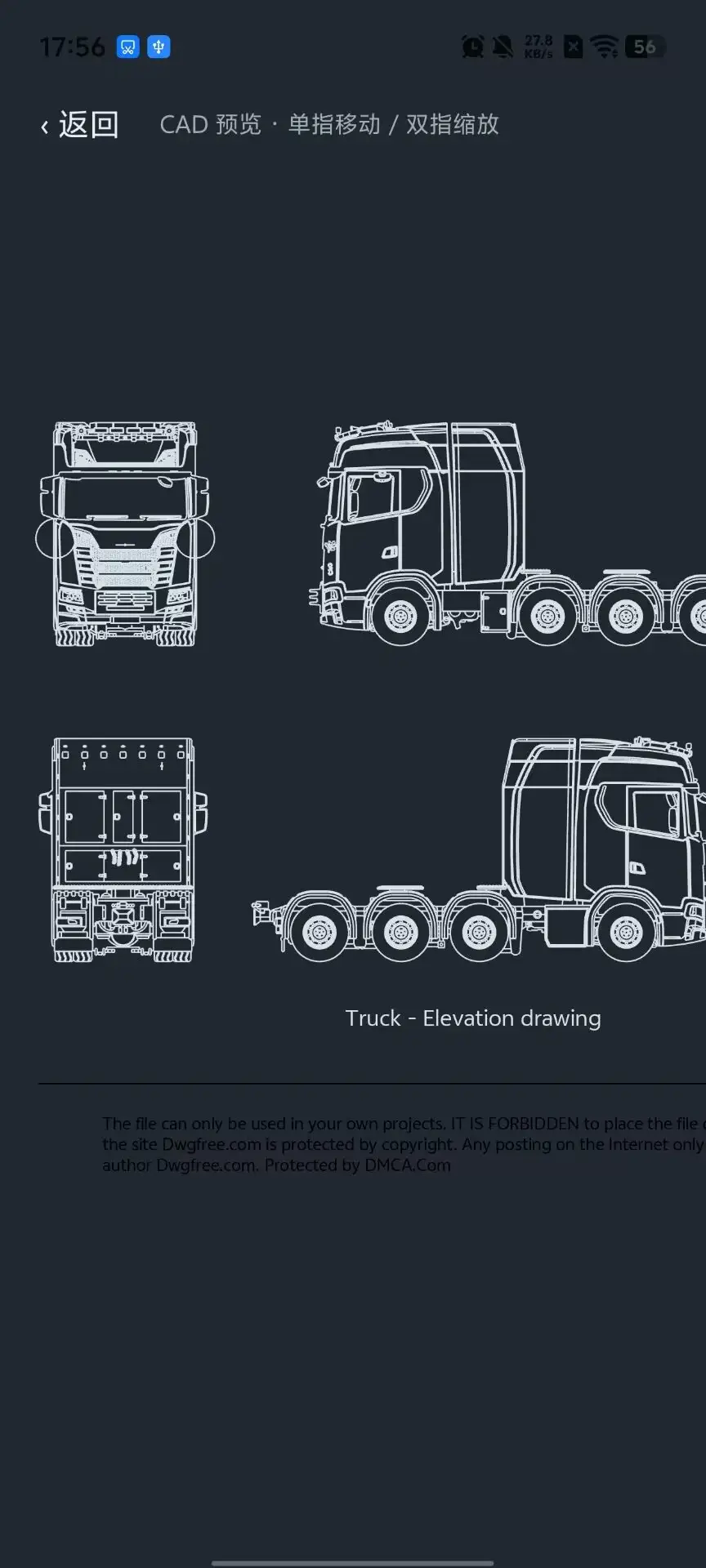

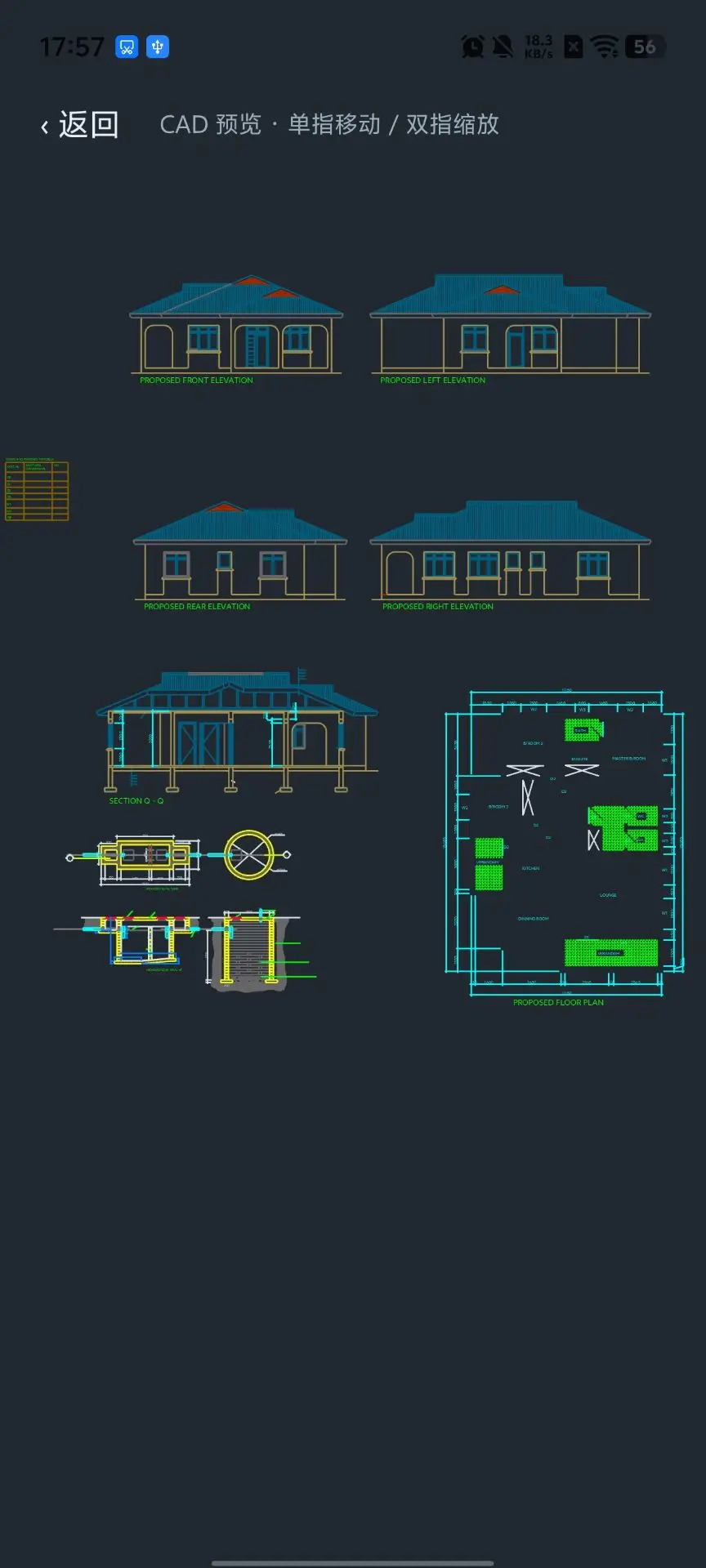

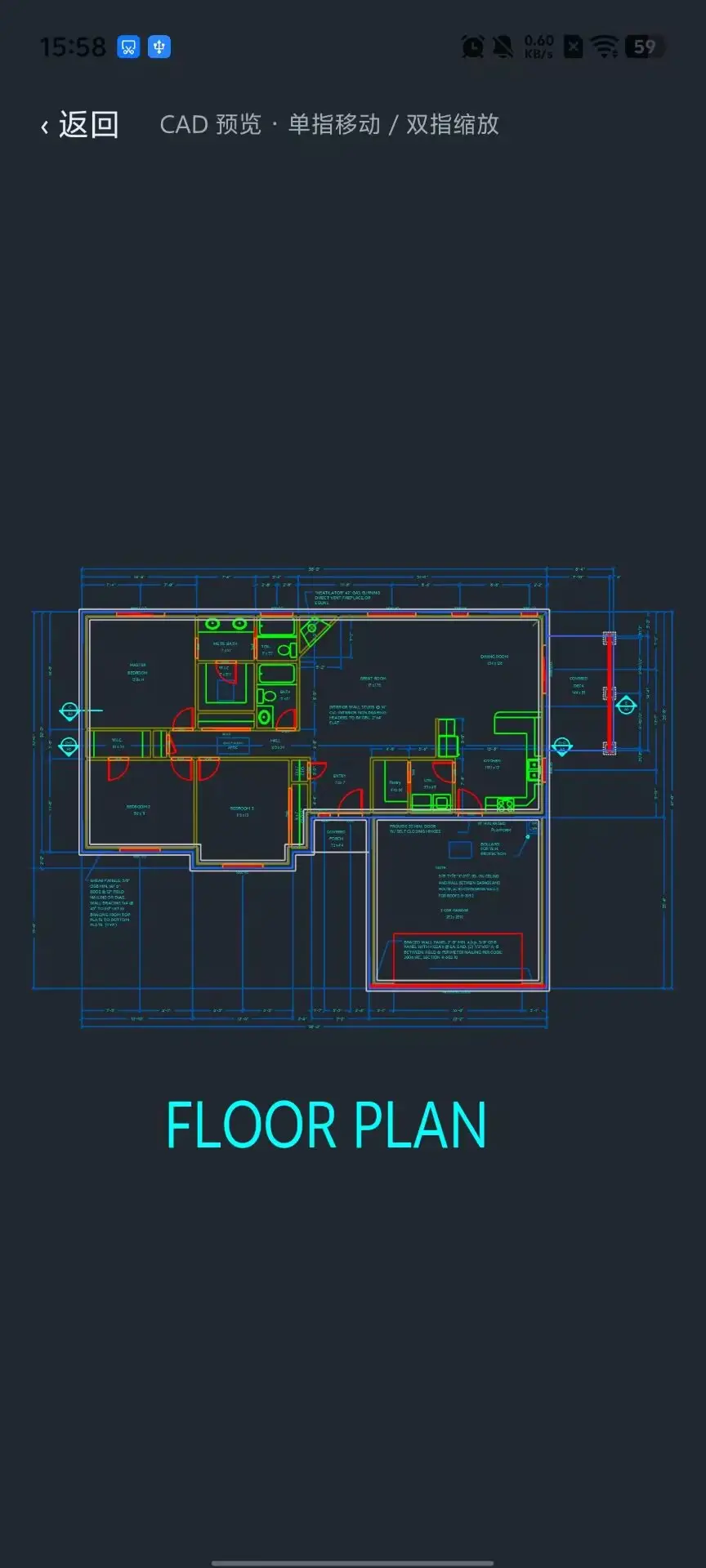

全屏预览

全屏预览建议使用单独页面，让 CAD 展示区域占据主要空间。

注册页面

在 pages.json 添加：

{
  "path": "pages/cad-preview/cad-preview",
  "style": {
    "navigationStyle": "custom",
    "disableScroll": true
  }
}

全屏页面

<template>
  <view class="full-page">
    <view class="toolbar">
      <text @click="goBack">返回</text>
      <text>CAD 预览</text>
    </view>
    <seal-cad-viewer class="full-viewer" :doc-id="docId" :revision="revision" />
  </view>
</template>

<script setup lang="uts">
const docId = ref('')
const revision = ref(0)

onLoad((options) => {
  docId.value = options['docId'] ?? ''
})

onReady(() => {
  revision.value++
})

(() => {
  revision.value++
})

function goBack(): void {
  uni.navigateBack()
}
</script>

<style>
.full-page {
  flex: 1;
}

.toolbar {
  flex-direction: row;
  align-items: center;
  padding: 12px;
}

.full-viewer {
  flex: 1;
}
</style>

跳转到全屏页

function openFullScreen(): void {
  if (docId.value.length == 0) {
    status.value = '请先打开 CAD 文件'
    return
  }

  uni.navigateTo({
    url: '/pages/cad-preview/cad-preview?docId=' + encodeURIComponent(docId.value)
  })
}

进入全屏页时不要立即关闭当前文档。返回首页后，确认不再使用文档时再调用 cadApi.close()。

来源页不要在 onHide 中释放文档；全屏页只负责展示，返回时不关闭共享文档。自定义导航栏还需根据应用的状态栏和安全区设置留出顶部空间。

图层控制

打开成功后可以通过 get() 读取图层，再使用 setLayerVisible() 控制图层显示状态：

function toggleFirstLayer(): void {
  const doc = cadApi.get(docId.value)
  if (doc == null || doc.layers.length == 0) {
    status.value = '当前文档没有可用图层'
    return
  }

  const layer = doc.layers[0]
  cadApi.setLayerVisible(doc.docId, layer.name, !layer.visible)
  revision.value++
  status.value = `${layer.name} 图层已${layer.visible ? '显示' : '隐藏'}`
}

图层名称来自 CAD 文档，建议在业务页面中使用 doc.layers 生成图层列表。

距离计算

measureDistance() 接受同一图纸坐标系中的两个点，返回两点距离：

const distance = cadApi.measureDistance(
  docId.value,
  { x: 0, y: 0 },
  { x: 3, y: 4 }
)

status.value = `距离：${distance}` // 5

当前输入点应为图纸坐标，不是屏幕触摸坐标；返回值单位与图纸坐标一致。

API 说明

cadApi.open(options)

打开本地 DXF 或 DWG 文件。

cadApi.open({
  src: '/static/sample.dxf',
  fileType: 'dxf',
  success: (doc: CadDocInfo) => {},
  fail: (error: CadFail) => {},
  complete: () => {}
})

cadApi.openText(src, content, success?, fail?)

打开已经读取到内存中的文本型 DXF。

cadApi.get(docId)

根据文档 ID 获取当前文档信息。文档不存在时返回 null。

cadApi.close(docId)

关闭并释放当前文档。建议在替换文档或页面销毁时调用。

cadApi.setLayerVisible(docId, layer, visible)

设置指定图层的显示状态。调用后递增组件的 revision 以刷新画面。

cadApi.measureDistance(docId, p1, p2)

计算两个图纸坐标点之间的距离。

cadApi.hitTest(docId, point)

当前版本暂不支持实体拾取、捕捉或触摸选点测量，请勿依赖此方法获取实体结果。

常用数据类型

公共类型直接从插件导入，无需在业务页面重新定义：

import { CadPoint, CadDocInfo, CadLayer, CadBBox, CadFail } from '@/uni_modules/seal-cad-uts/index.uts'

CadDocInfo 常用字段：

docId 只用于当前运行期间的文档操作，不要保存到本地作为永久文件标识。bbox 是图纸范围，format 为 dxf 或 dwg。

加载状态建议

文件打开时，推荐同时控制页面状态和组件 loading：

<seal-cad-viewer
  :doc-id="docId"
  :loading="opening"
  :loading-text="loadingText"
/>

在 success 中设置新的 docId，在 complete 中将 opening 设为 false。用户重复点击时应暂时禁用打开按钮。

错误处理

建议始终提供 fail 和 complete 回调，并在页面显示用户可理解的错误提示。

常见问题：

• 打开 DWG 后按 DXF 处理：文件选择器返回无扩展名 URI 时，使用文件名判断格式，并显式传入 fileType: 'dwg'。
• 画布空白：确认 docId 是成功回调返回的 ID，组件容器有高度，文档没有被提前关闭。
• 切换图层后没有刷新：调用 setLayerVisible() 后递增 revision。
• 全屏页没有内容：不要在跳转全屏时关闭文档，返回后再释放文档。
• 文件部分内容未显示：检查 warnings 和 unsupported，并确认原文件中的对象类型。

版本适配计划

下一步将围绕统一的 API 和组件用法推进以下适配，减少业务页面的跨平台接入差异：

1. 鸿蒙 Next 适配：完成 DXF / DWG 文件读取、文档预览组件、全屏页面和手机 / 平板触摸交互。
2. iOS 适配：完成 DXF / DWG 文件读取、文档预览组件、全屏页面、安全区适配和 iPhone / iPad 触摸交互。
3. 跨平台一致性验证：使用相同的 API、示例图纸和交互流程验证三端显示结果。

鸿蒙 Next 和 iOS 适配完成并通过对应平台验证后，将在版本说明中公布可用版本和接入要求。在适配版本发布前，请以 Android 平台状态为准。
