更新记录

2.5.1(2022-04-22)

  • 逻辑优化,分离模块(builder/process/mount/helpers)
  • 部分 API 调整(createImagePath -> create)
  • 新增 vite/vue3 测试用例(小程序/H5全部通过)
  • 调整 cli/vue2 测试用例(小程序/H5全部通过)
  • 源码编译 copy 逻辑优化,项目目录调整
  • 源码依赖升级(@dcloudio/types|@hairy/eslint)

2.2.1(2022-03-15)

  • 修复 vite 无法动态切换 type2d
  • 更新 vite 文档,vue 3 使用方式
查看更多

平台兼容性

Vue2 Vue3
App 快应用 微信小程序 支付宝小程序 百度小程序 字节小程序 QQ小程序
app-vue app-nvue
钉钉小程序 快手小程序 飞书小程序 京东小程序
× × × ×
H5-Safari Android Browser 微信浏览器(Android) QQ浏览器(Android) Chrome IE Edge Firefox PC-Safari

绘制海报工具简述

  • 创建绘制海报canvas矩形方法,内置了图片绘制,圆角矩形绘制,换行字体绘制等方法。
  • 接近原生开发体验,上手快,只需考虑业务逻辑,而不用考虑其他问题。
  • 拥有良好的语法架构,不会在绘制uni/wx矩形时陷入回调地狱。
  • 支持原生小程序,与uniapp多端应用。当是环境为原生小程序时,自动切换为性能更好的type2d绘制方式。
  • 将复杂的逻辑组合为简单的方法,扩展性强,可使用 use|useCtx 引入扩展。
  • 支持typescript,支持vue3模板
  • 支持声明式绘制扩展,自定义海报必备 具体使用参考 draw-painter

api文档:u-draw-poster

插件市场:dcloud/u-draw-poster

npm 安装插件

npm i --save-dev u-draw-poster

1. 创建海报绘制工具

<canvas canvas-id="canvas" id="canvas" type="2d" style="width:100px; height:100px" />
// 注意:如果使用HBuilder引入, 需要引入 '@/js_sdk/u-draw-poster'
import { useDrawPoster } from 'u-draw-poster'
async onReady() {
 // 传入选择器, 初始化绘制工具, 当微信小程序时, 将自动启用type2d绘制
 const dp = await useDrawPoster("canvas", {
   // 设置画布宽高
   width: 100,
   height: 100
 })
}

2. 绘制任意内容

// 绘制背景与文字
dp.draw((ctx) => {
    ctx.fillStyle = "#F4F4F4";
    ctx.fillRect(0, 0, dp.canvas.width, dp.canvas.height);
    ctx.textBaseline = "top";
    ctx.textAlign = "start";
    ctx.fillStyle = "white";
    ctx.font = `bold ${22}px sans-serif`;
    ctx.fillText('周先生', dp.canvas.width/2, 38.5);
})
// 绘制图片内容
dp.draw(async (ctx) => {
    await ctx.drawImage('...')
})

值得注意的是, draw方法会自动的执行ctx.save/ctx.restore, 不需要人为操纵绘画栈.

dp.draw((ctx) => {/* ... */})
// 相当于
ctx.save()
/* ... */
ctx.restore()

3. 进行绘制

dp.draw并不会马上绘制,只是将该任务添加到了任务栈,需要使用dp.awaitCreate函数进行绘制,该函数在绘制完毕后将弹出所有任务。 dp.render在非2d绘画中,执行绘画任务完毕后,将自动执行ctx.draw方法,并在 draw 绘画才算异步结束。

dp.draw((ctx) => {/* ... */})
dp.draw(async (ctx) => {/* ... */})
// 由于每个任务都有可能会有异步的绘制任务, 所以得需要使用await等待绘制
console.log("draw绘制状况:", await dp.render()); // draw绘制状况: [true]

4. 生成图片本地地址

如需要保存为图片时,可以使用dp.create 进行创建图片本地地址,在由wxuniapi进行保存。

dp.draw(async (ctx) => {/* ... */})
const result = await dp.render();
const posterImgUrl = await dp.create();
console.log("draw绘制状况:", result); // [true]
console.log("绘制生成本地地址:", posterImgUrl); // ...tmp...

你也可以不使用dp.render方法,当调用dp.create时会自动检测任务列表,如果有则执行绘制任务后在创建地址。

dp.draw(async (ctx) => {/* ... */})
// 跳过drawPoster.awaitCreate直接生成地址
const posterImgUrl = await dp.create();
console.log("绘制生成本地地址:", posterImgUrl);

绘制扩展 API

DrawPoster 在创建时,会自动的向ctx(画笔)添加/覆盖扩展方法,以便构建海报矩形。

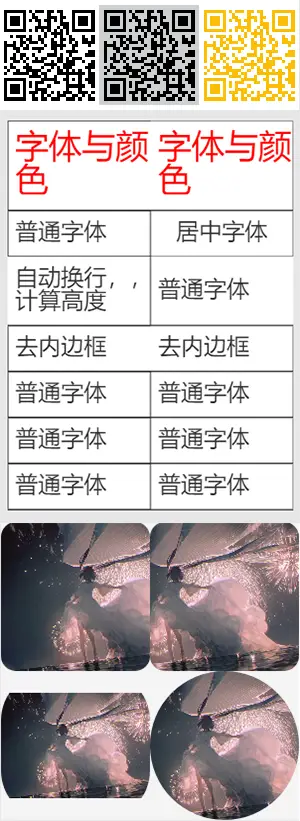

目前支持绘制图片、圆角图片、绘制裁剪图片(object-fit)、换行字体、圆角矩形、圆角矩形边框、绘制二维码。

dp.draw(async (ctx) => {
  // ctx.drawImage | ctx.drawRoundImage | ctx.fillWarpText | ....
})

具体查看API文档:u-draw-poster

全局实例 API

DrawPoster 的静态与扩展方法,除了最常用的:绘制节点、绘画构建、创建绘制、创建图片,以及还有另外的扩展功能:绘画构建、挂载全局扩展、挂载绘制扩展、全局画笔、等待绘制、停止绘画。

具体查看API文档:u-draw-poster

使用建议

canvas 当做为生成工具

canvas在海报生成中请当做一个生成工具来看待,它的作用仅是绘制出海报。应把生成得到的资源保存并使用,显示用image图片组件,原因是方便操作,例如调整大小,或是H5端长按保存或识别,所以canvas应将它放在看不见的地方。不能用display:none;overflow:hidden;隐藏,否则生成空白。这里推荐canvas的隐藏样式代码,该说明为 uQRCode 提供的说明,同样u-draw-poster也适用

.canvas-hide {
    /* 1 */
    position: fixed;
    right: 100vw;
    bottom: 100vh;
    /* 2 */
    z-index: -9999;
    /* 3 */
    opacity: 0;
}

支持重复调用 (单例模式)

需要注意的是,创建绘制工具支持重复调用,当构建第一次的绘制工具后,重复构建将自动获取第一次的实例。不需要存入this中,其实vue3也不提倡使用this这个黑盒,甚至抛弃了使用this

data: () => ({}),
// 不存入实例(推荐)
method: {
  async draw() {
    const dp = await useDrawPoster("canvas")
    //...
  }
},
onReady() {
 this.draw()
 // 重复调用....
 this.draw()
}
// 存入实例(不推荐)
data: () => ({
  dp: null
}),
method: {
  async draw() {
    if (!this.dp) {
      const dp = await useDrawPoster("canvas")
      this.dp = dp
    }
    //...
  }
},
onReady() {
 this.draw()
 // 重复调用....
 this.draw()
}

常见问题

微信小程序手机浏览空白

微信小程序绘制如果有图片绘制,手机浏览需要在后台添加downloadFile域名,并需要重启开发者工具。

微信小程序无法真机调试

https://developers.weixin.qq.com/community/develop/doc/000eece1640d608df21bb19055b000

绘制完毕后没有效果

注意DrawPoster.build无法检测你所选择canvasId的是否正确,所以一定要确保与canvas-idhtml中的canvas相同,在小程序端,由于会自动切换为type2d,必须得加上动态编译。

<!-- #ifdef MP-WEIXIN -->
<canvas id="canvas" type="2d" style="width: 300px; height: 300px" />
<!-- #endif -->
<!-- #ifndef MP-WEIXIN -->
<canvas canvas-id="canvas" id="canvas" style="width: 300px; height: 300px" />
<!-- #endif -->

绘制多个图片加载慢

如果觉得多个图片绘制await加载慢,可以使用Promise.all将一部分不需要处理图层覆盖的图片进行同步绘制。

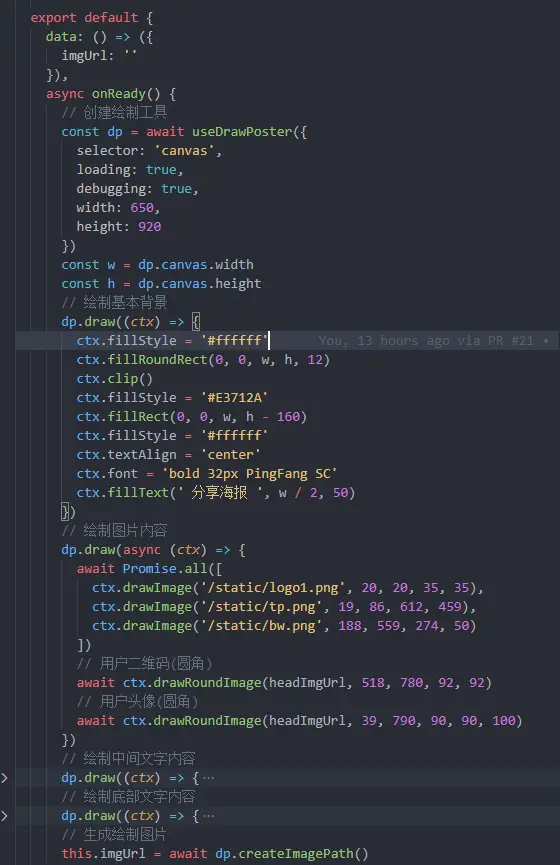

dp.draw(async (ctx) => {
  // // 用户头像
  await ctx.drawRoundImage(headImgUrl, 39, 790, 90, 90, 100);
  await Promise.all([
    ctx.drawImage('/static/logo1.png', 20, 20, 35, 35),
    ctx.drawImage('/static/tp.png', 19, 86, 612, 459),
    ctx.drawImage('/static/bw.png', 188, 559, 274, 50),
    // // 用户二维码
    ctx.drawImage(codeImgUrl, 518, 780, 92, 92),
  ]);
});

需要注意的是:ctx.drawRoundImage不可以放在Promise.all当中,由于ctx.drawRoundImage内部会调用ctx.clip方法,在Promise.all中会与其他图片绘制产生冲突。从而导致圆角失效。

我的博客:Mr.Mao'blog

联系方式(邮箱):951416545@qq.com

海报绘制QQ群:936377537

隐私、权限声明

1. 本插件需要申请的系统权限列表:

2. 本插件采集的数据、发送的服务器地址、以及数据用途说明:

插件不采集任何数据

3. 本插件是否包含广告,如包含需详细说明广告表达方式、展示频率:

许可协议

MIT协议

使用中有什么不明白的地方,就向插件作者提问吧~ 我要提问
