更新记录

0.9.6（2024-07-23）下载此版本

fix: 修复 uni is not defined

0.9.5（2024-07-19）下载此版本

chore: 鸿蒙measureText为异步，异步字体不正常，使用模拟方式。

0.9.4（2024-07-18）下载此版本

chore: 更新文档

平台兼容性

Vue2	Vue3
√	√

App	快应用	微信小程序	支付宝小程序	百度小程序	字节小程序	QQ小程序
HBuilderX 3.6.4 app-vue app-nvue app-uvue	×	√	√	√	√	√

钉钉小程序	快手小程序	飞书小程序	京东小程序
×	×	×	×

H5-Safari	Android Browser	微信浏览器(Android)	QQ浏览器(Android)	Chrome	IE	Edge	Firefox	PC-Safari
√	√	√	√	×	×	×	×	×

echarts 图表 👑👑👑👑👑 全端

一个基于 JavaScript 的开源可视化图表库查看更多

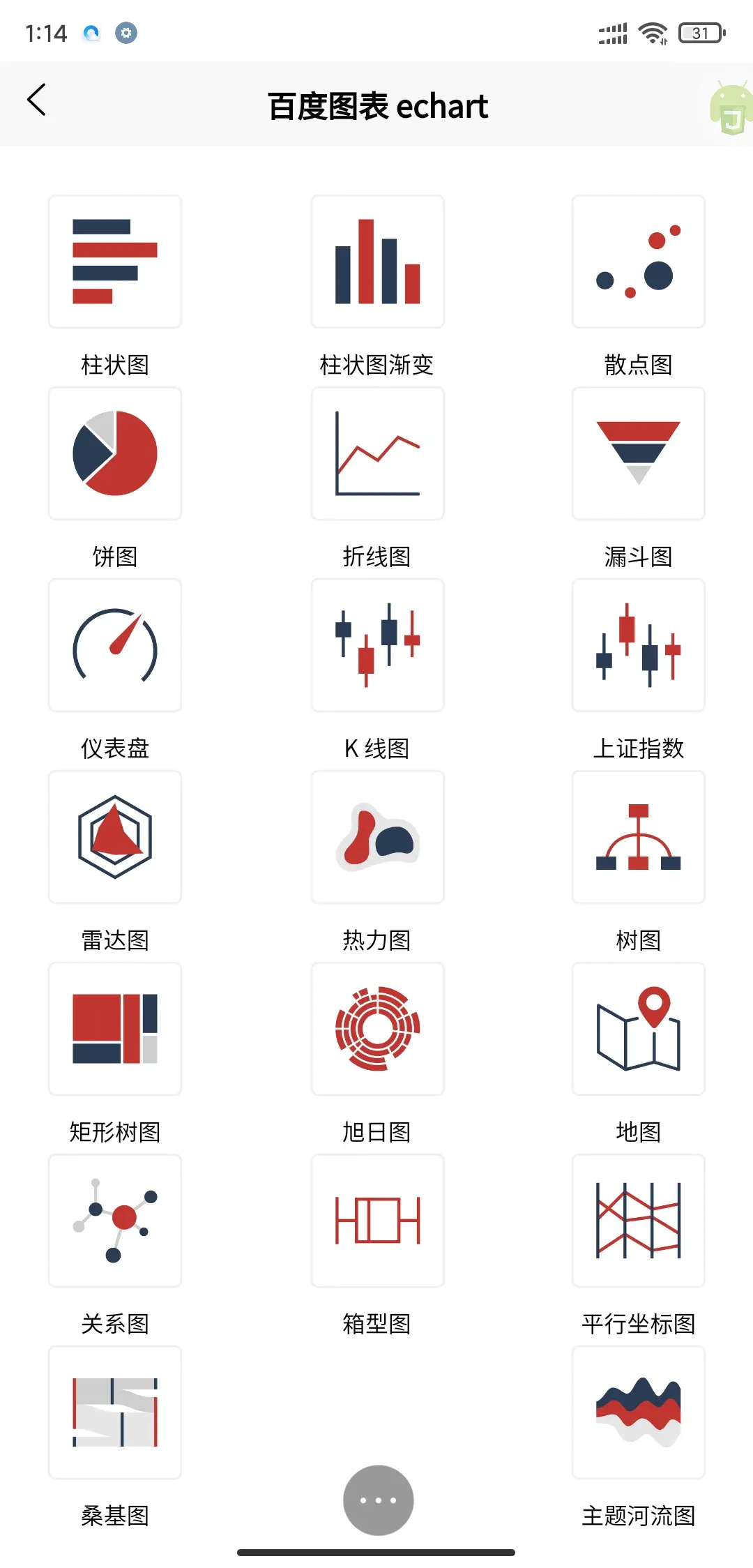

基于 echarts 做了兼容处理，更多示例请访问 uni示例 | 官方示例

平台兼容

H5	微信小程序	支付宝小程序	百度小程序	头条小程序	QQ 小程序	App
√	√	√	√	√	√	√

安装

第一步：在市场导入百度图表
第二步：选择插件依赖：
1、可以选插件内的echarts包或自定义包，自定义包下载地址
2、或者使用npm安装echarts

注意

🔔 echarts 5.3.0及以上
🔔 如果是 cli 项目请下载插件到src目录下的uni_modules,没有这个目录就创建一个

代码演示

Vue2

引入依赖，可以是插件内提供或自己下载的自定义包，也可以是npm包

<view style="width:750rpx; height:750rpx"><l-echart ref="chartRef" @finished="init"></l-echart></view>

// 插件内的 三选一
import * as echarts from '@/uni_modules/lime-echart/static/echarts.min'
// 自定义的 三选一 下载后放入项目的路径
import * as echarts from 'xxx/echarts.min'
// npm包 三选一 需要在控制台 输入命令：npm install echarts
import * as echarts from 'echarts'

export default {
    data() {
        return {
            option: {
                tooltip: {
                    trigger: 'axis',
                    axisPointer: {
                        type: 'shadow'
                    },
                    confine: true
                },
                legend: {
                    data: ['热度', '正面', '负面']
                },
                grid: {
                    left: 20,
                    right: 20,
                    bottom: 15,
                    top: 40,
                    containLabel: true
                },
                xAxis: [
                    {
                        type: 'value',
                        axisLine: {
                            lineStyle: {
                                color: '#999999'
                            }
                        },
                        axisLabel: {
                            color: '#666666'
                        }
                    }
                ],
                yAxis: [
                    {
                        type: 'category',
                        axisTick: { show: false },
                        data: ['汽车之家', '今日头条', '百度贴吧', '一点资讯', '微信', '微博', '知乎'],
                        axisLine: {
                            lineStyle: {
                                color: '#999999'
                            }
                        },
                        axisLabel: {
                            color: '#666666'
                        }
                    }
                ],
                series: [
                    {
                        name: '热度',
                        type: 'bar',
                        label: {
                            normal: {
                                show: true,
                                position: 'inside'
                            }
                        },
                        data: [300, 270, 340, 344, 300, 320, 310],
                    },
                    {
                        name: '正面',
                        type: 'bar',
                        stack: '总量',
                        label: {
                            normal: {
                                show: true
                            }
                        },
                        data: [120, 102, 141, 174, 190, 250, 220]
                    },
                    {
                        name: '负面',
                        type: 'bar',
                        stack: '总量',
                        label: {
                            normal: {
                                show: true,
                                position: 'left'
                            }
                        },
                        data: [-20, -32, -21, -34, -90, -130, -110]
                    }
                ]
            },
        };
    },
    // 组件能被调用必须是组件的节点已经被渲染到页面上
    methods: {
        async init() {
            // chart 图表实例不能存在data里
            const chart = await this.$refs.chartRef.init(echarts);
            chart.setOption(this.option)
        }
    }
}

Vue3

小程序可以使用require引入插件内提供或自己下载的自定义包
require仅支持相对路径,不支持路径别名
非小程序使用 npm 包

<view style="width:750rpx; height:750rpx"><l-echart ref="chartRef"></l-echart></view>

// 小程序 二选一
// 插件内的 二选一
const echarts = require('../../uni_modules/lime-echart/static/echarts.min');
// 自定义的 二选一 下载后放入项目的路径
const echarts = require('xxx/xxx/echarts');

//~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
// 非小程序
// 需要在控制台 输入命令：npm install echarts
import * as echarts from 'echarts'


const chartRef = ref(null)
const option = {
    tooltip: {
        trigger: 'axis',
        axisPointer: {
            type: 'shadow'
        },
        confine: true
    },
    legend: {
        data: ['热度', '正面', '负面']
    },
    grid: {
        left: 20,
        right: 20,
        bottom: 15,
        top: 40,
        containLabel: true
    },
    xAxis: [
        {
            type: 'value',
            axisLine: {
                lineStyle: {
                    color: '#999999'
                }
            },
            axisLabel: {
                color: '#666666'
            }
        }
    ],
    yAxis: [
        {
            type: 'category',
            axisTick: { show: false },
            data: ['汽车之家', '今日头条', '百度贴吧', '一点资讯', '微信', '微博', '知乎'],
            axisLine: {
                lineStyle: {
                    color: '#999999'
                }
            },
            axisLabel: {
                color: '#666666'
            }
        }
    ],
    series: [
        {
            name: '热度',
            type: 'bar',
            label: {
                normal: {
                    show: true,
                    position: 'inside'
                }
            },
            data: [300, 270, 340, 344, 300, 320, 310],
        },
        {
            name: '正面',
            type: 'bar',
            stack: '总量',
            label: {
                normal: {
                    show: true
                }
            },
            data: [120, 102, 141, 174, 190, 250, 220]
        },
        {
            name: '负面',
            type: 'bar',
            stack: '总量',
            label: {
                normal: {
                    show: true,
                    position: 'left'
                }
            },
            data: [-20, -32, -21, -34, -90, -130, -110]
        }
    ]
};

onMounted( ()=>{
    // 组件能被调用必须是组件的节点已经被渲染到页面上
    setTimeout(async()=>{
        if(!chartRef.value) return
        const myChart = await chartRef.value.init(echarts)
        myChart.setOption(option)
    },300)
})

Uvue

Uvue和Nvue不需要引入echarts，因为它们的实现方式是webview
uniapp x需要HBX 4.13以上

<view style="width: 100%; height: 408px;">
    <l-echart ref="chartRef" @finished="init"></l-echart>
</view>

// @ts-nocheck
// #ifdef H5
import * as echarts from 'echarts/dist/echarts.esm.js'
// #endif
const chartRef = ref<LEchartComponentPublicInstance|null>(null);
const init = async () => {
    if(chartRef.value== null) return
    // #ifdef APP
    const chart = await chartRef.value!.init(null)
    // #endif
    // #ifdef H5
    const chart = await chartRef.value!.init(echarts, null)
    // #endif
    chart.setOption(option)
}

数据更新

1、使用 ref 可获取setOption设置更新
2、也可以拿到图表实例chart设置myChart.setOption(data)

// ref
this.$refs.chart.setOption(data)

// 图表实例
myChart.setOption(data)

图表大小

在有些场景下，我们希望当容器大小改变时，图表的大小也相应地改变。

// 默认获取容器尺寸
this.$refs.chart.resize()
// 指定尺寸
this.$refs.chart.resize({width: 375, height: 375})

自定义Tooltips

uvue\nvue 不支持由于除H5之外都不存在dom，但又有tooltips个性化的需求，代码就不贴了，看示例吧
```
代码位于/uni_modules/lime-echart/component/lime-echart
```

插件标签

默认 l-echart 为 component

默认 lime-echart 为 demo

// 在任意地方使用可查看domo, 代码位于/uni_modules/lime-echart/component/lime-echart
<lime-echart></lime-echart>

常见问题

钉钉小程序由于没有measureText,模拟的measureText又无法得到当前字体的fontWeight,故可能存在估计不精细的问题
微信小程序 2d 只支持真机调试2.0
微信开发工具会出现 canvas 不跟随页面的情况，真机不影响
微信开发工具会出现 canvas 层级过高的问题，真机一般不受影响，可以先测只有两个元素的页面看是否会有层级问题。
toolbox 不支持 saveImage
echarts 5.3.0 的 lines 不支持 trailLength，故需设置为 0
dataZoom H5不要设置 showDetail
如果微信小程序的tooltip文字有阴影，可能是微信的锅，临时解决方法是tooltip.shadowBlur = 0

如果钉钉小程序上传时报安全问题Uint8Clamped,可以向钉钉反馈是安全代码扫描把Uint8Clamped数组错误识别了，也可以在 echarts 文件修改Uint8Clamped

// 找到这段代码把代码中`Uint8Clamped`改成`Uint8_Clamped`，再把下划线去掉，不过直接去掉`Uint8Clamped`也是可行的
// ["Int8","Uint8","Uint8Clamped","Int16","Uint16","Int32","Uint32","Float32","Float64"],(function(t,e){return t["[object "+e+"Array]"]
// 改成如下
["Int8","Uint8","Uint8_Clamped","Int16","Uint16","Int32","Uint32","Float32","Float64"],(function(t,e){return t["[object "+e.replace('_','')+"Array]"]

vue3

如果您是使用 vite + vue3 非微信小程序可能会遇到echarts文件缺少wx判断导致无法使用或缺少tooltip

方式一：可以在echarts.min.js文件开头增加以下内容，参考插件内的echart.min.js的做法

let global = null
let wx = uni

方式二：在vite.config.js的define设置环境

//  或者在`vite.config.js`的`define`设置环境
import { defineConfig } from 'vite';
import uni from '@dcloudio/vite-plugin-uni';

const define = {}
if(!["mp-weixin", "h5", "web"].includes(process.env.UNI_PLATFORM)) {
    define['global'] =  null
    define['wx'] =  'uni'
}
export default defineConfig({
    plugins: [uni()],
    define
});

Props

参数	说明	类型	默认值	版本
custom-style	自定义样式	`string`	-	-
type	指定 canvas 类型	`string`	`2d`
is-disable-scroll	触摸图表时是否禁止页面滚动	`boolean`	`false`
beforeDelay	延迟初始化 (毫秒)	`number`	`30`
enableHover	PC端使用鼠标悬浮	`boolean`	`false`

事件

参数	说明
init(echarts, chart => {})	初始化调用函数,第一个参数是传入`echarts`,第二个参数是回调函数，回调函数的参数是 `chart` 实例
setChart(chart => {})	已经初始化后，请使用这个方法，是个回调函数，参数是 `chart` 实例
setOption(data)	图表配置项，用于更新，传递是数据 `option`
clear()	清空当前实例，会移除实例中所有的组件和图表。
dispose()	销毁实例
showLoading()	显示加载
hideLoading()	隐藏加载
canvasToTempFilePath(opt)	用于生成图片,与官方使用方法一致，但不需要传`canvasId`

打赏

如果你觉得本插件，解决了你的问题，赠人玫瑰，手留余香。
