前言


本项目旨在开发一个供运营、产品快速搭建商城的可视化平台,利用可视化的拖拽与属性配置完成商城构建和日常运营,而开发只进行平台的维护、业务组件的新增和迭代。避免高频的业务需求,提升我们的开发效率。

本项目提供的是可视化搭建平台模板,大家可根据公司实际需求进行修改,最终形成满足自己实际需求的可视化搭建平台。

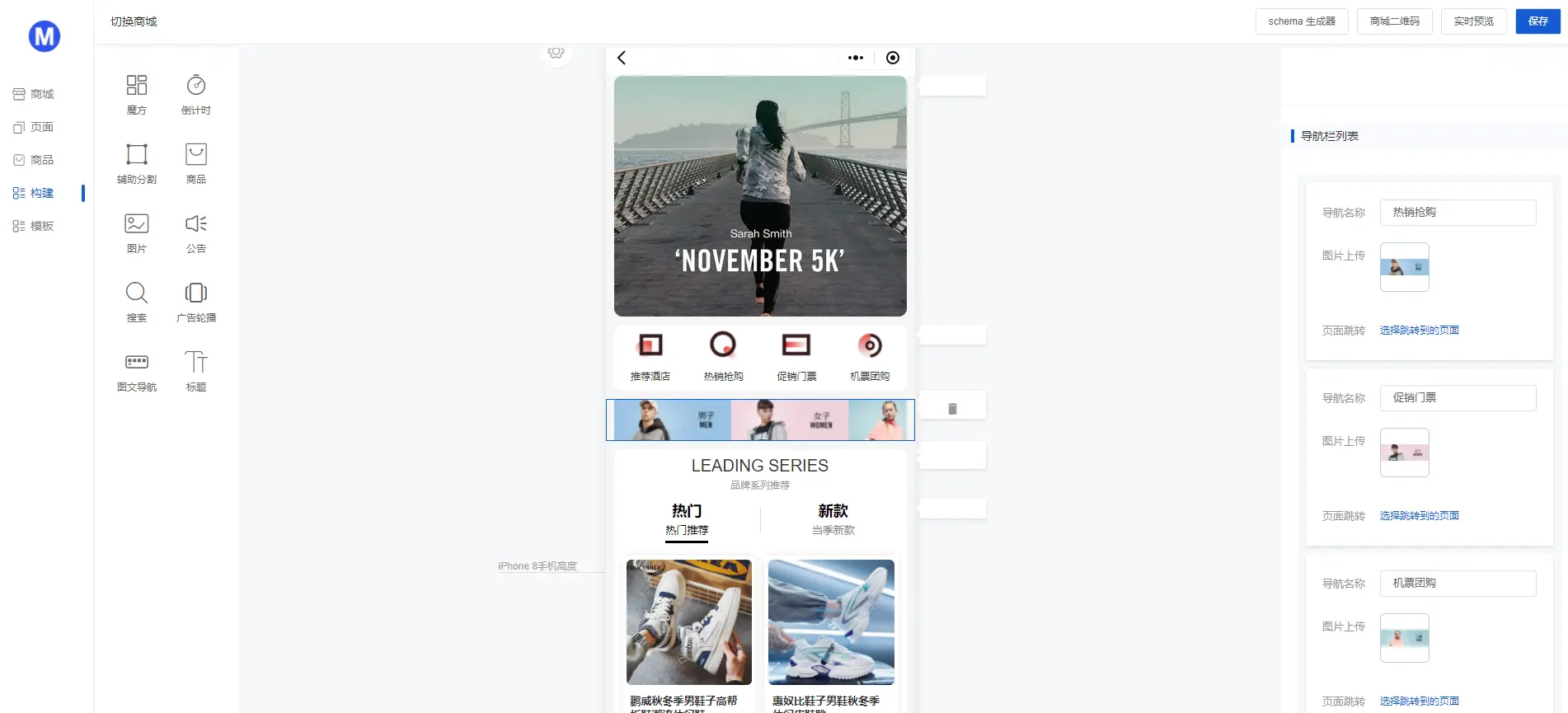

接下来我将带大家深入的了解Mall-Cook可视化平台的原理与技术实现。Mall-Cook可视化平台预览如下:

开发前规划


明确目标人群

在进行具体开发前,首先我们需要明确我们开发的平台是给谁用的?是面向运营还是面向研发?研发人员适合low-code(低代码平台),而非研发人员适合no-code(无代码平台)。

我觉得两者最大的区别是组件通讯,也就是大家经常会问的组件怎么交互?

我举个栗子

  • low-code我推荐大家了解下云凤蝶我认为现在最期待的中后台搭建平台,平台理论可接入任意组件库或NPM组件,强大的解析器解析组件为平台所用。通过状态外置进行组件通讯,简单理解每个页面有个自己vuex,可以自定义状态(变量)、方法,根据需要把状态、方法绑定组件,实现组件的交互,云凤蝶在知乎有几篇介绍的文章。云凤蝶yyds!

  • no-code首推政采云的鲁班,有赞与微盟虽然是独角兽级别的模板,但是它们太太太大了,我也找不到核心架构文章,无法深度了解。而鲁班手把手详细给我讲解了可视化搭建的内核,schema的作用与重要性,虽然体量与复杂度无法与有赞与微盟相比,但它是教会我的那个人。

选择画布布局方案

对于布局方案,我们只取决于两个点中的一个,自由或便捷,其他的大多是噱头

自由布局适合与大屏与中后台系统,因为其页面自由度高,物料间可相互覆盖。

那为什么流式布局适合H5与小程序呢?

我举个栗子,比如H5页面中,你的商品列表是根据网络接口实时查询,当商品数量发生变化导致商品列表组件高度变化时,我们通过流式布局保证布局不受影响。

其他布局:举个反栗凡科技提供的是类自由布局,这是除我上述两种布局外,其他布局想实现的功能基本齐了,支持父子组件间的嵌套、自由拖拽、颗粒化基础物料(text、button)。看着功能都齐了,但我实际使用发现操作复杂不实用,且只能进行部分静态样式的自定义。同样是一个商品列表,我想通过拖拽自定义单项样式,或者我想给没他banner图片自定义添加文字,发现这种动态组件同样只能靠配置项设置。结论发现实用性并不高,反而搭建页面比单纯流式布局复杂数倍。

布局我只推荐流式布局和自由布局,其他的附加功能大多是噱头大于实际,具体附加功能根据实际场景决定是否添加。

比如组件嵌套功能,我在页面配置中未提供此功能,这不是不能实现,而是组件嵌套一般用类似在TAB栏的容器中,可在每个TAB中嵌套不同的组件,我觉得为了这个实现,而提供页面组件的无限嵌套的复杂逻辑不值得。而在Schema协议生成器中提供了Object、Array对象类型的组件嵌套,是因为数据结构是可以任意嵌套的,比如props接收一个对象数组类型的数据。是否需要某个功能根据实际实用场景而定,而不是我全都要,越多就觉得越厉害。对用户而言,操作越简单越友好,可以看有赞、微盟方案。对于流式布局钳制自由度的劣势,用大量业务组件、页面模板填充,目的就是让用户操作简单。

单纯流式布局看起或许很low,但是操作越是简单,用户才越是方便。我想做的是能实用的工具,而不是看起来有点炫的玩具

确定可视化平台开发的核心

可视化平台开发的核心是什么?

是一个可拖拽的组件列表,一个展示组件画布,一个组件属性控制面板组成的控制中心?是一套看起功能眼花缭乱的布局方式?

不,是规范,一套规范。

每个成熟的可视化平台,都会经历长期的迭代升级,无数实用的业务组件会在其后大量的新增与迭代,一套标准的规范才能使平台健康成长直至成熟稳定。

那怎么要定义规范?定义规范有什么用?

我们说个最简单的,定义组件的规范。

一个标题组件接入平台,我不会关心你的内部实现,我只关心你的props入参,我怎么通过属性配置面板去控制你。

标题组件 props 接收 title
标题组件 props 接收 title
  • 原始方式 写一个包含title字段输入框的表单的配置面板
  • 进阶方式 为每个组件写一个JSON去描述组件的关键信息,给它配张身份卡供我们平台识别。
// 组件描述JSON
{
  "label""标题组件",     // 组件名
  "icon""icon-title",  // 组件图标
  "fields": {            // 组件属性
    "title": {                  // 属性名
      "label""标题",           // 属性label
      "type""string",         // 属性类型
      "value""LEADING SERIES" // 属性初始值
    }
  }
}

一旦进入平台我们就通过解析JSON身份卡,获取组件信息。然后我们开发一个属性配置器,传入组件信息中的属性数据,通过属性配置器生成属性控制面板

属性控制面板生成过程
属性控制面板生成过程

进阶方式解耦、工业化,这样才能在后面使大量组件接入平台。然而有一个风险点JSON是无规则的,组件描述JSON应该按平台定的规则来写平台才能识别,所以我们需要用规则来标准化JSON。 解决办法就是通过JSON Schema协议来约束JSON,让它根据我们定的标准来编写。(后文有平台Schema协议具体讲解)

So,我们定义的Schema协议,是我们平台规范的工具,也就是我们可视化开发平台的核心。

平台介绍

Mall-Cook平台的目的是可视化构建移动商城,商城构建流程模仿有赞、微盟,平台提供:

  • 可视化推拽面板,流式布局
  • 多页面搭建
  • 实时预览
  • H5页面适配
  • 自定义底部tab菜单
  • 商品管理 (现为模拟商品,可修改接口管理真实商品)
  • 商品分类管理,自定义商品分类页
  • 模板商城
  • Schema生成器,可视化生成属性控制面板

平台速览

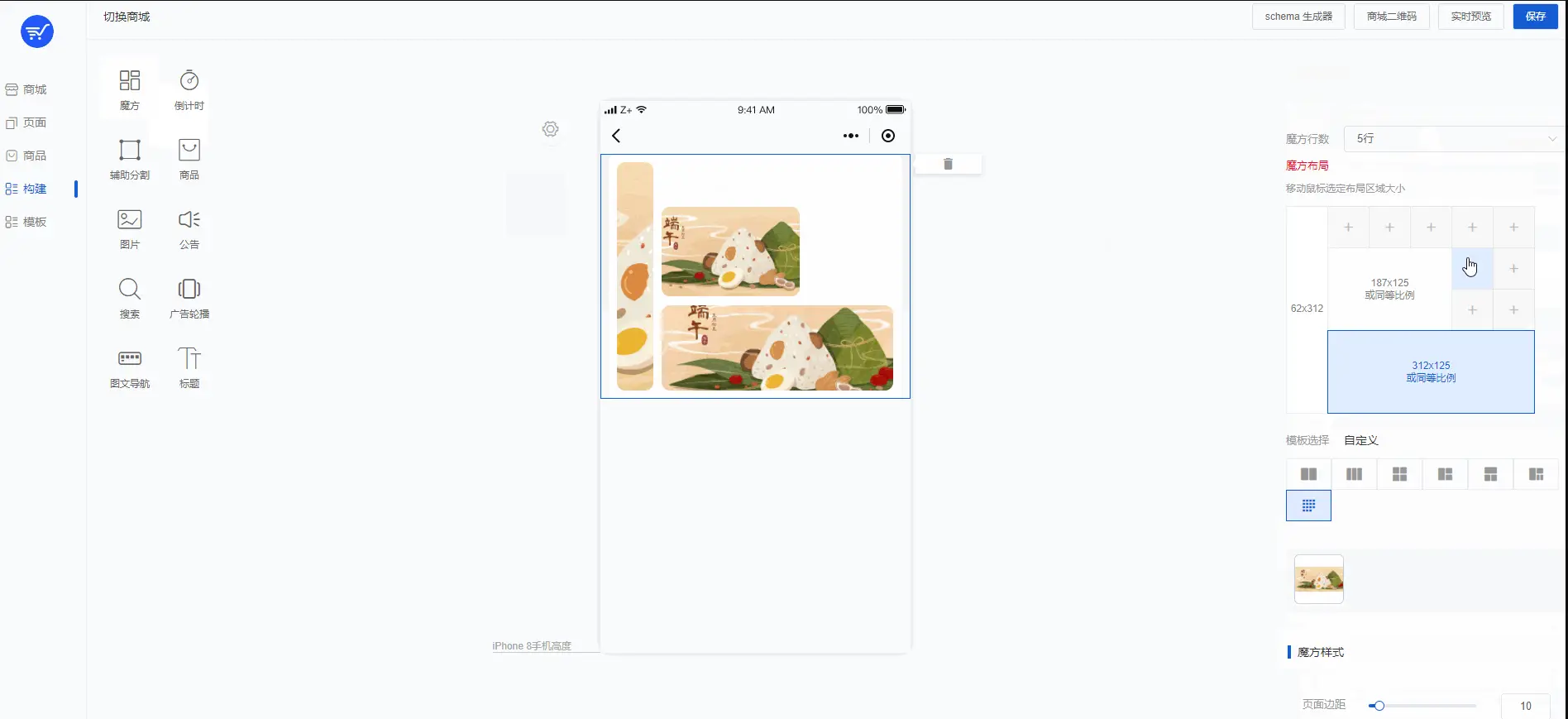

构建页面
构建页面

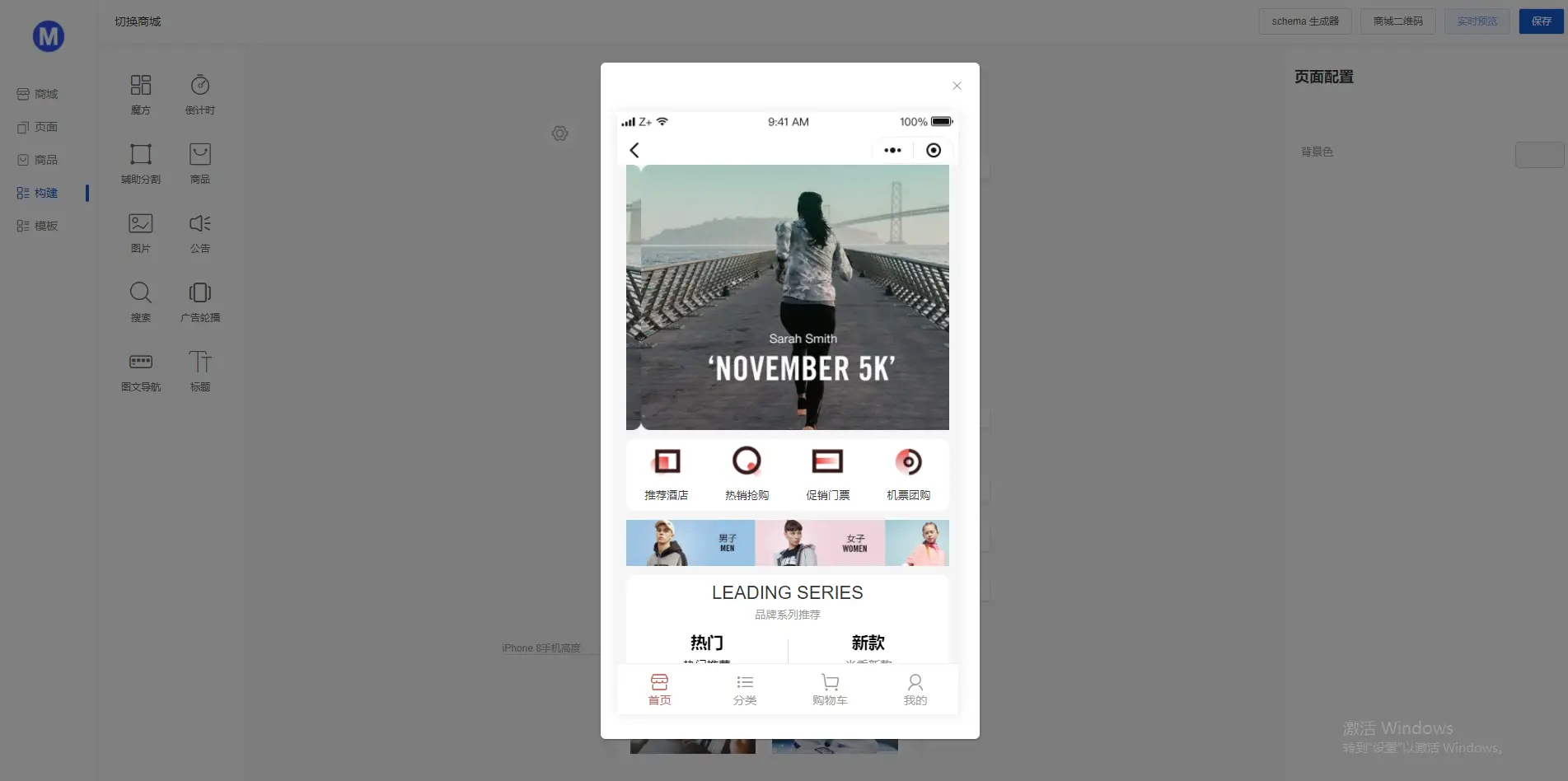

实时预览
实时预览
模板商城
模板商城

项目结构

├─ h5                                   // h5项目
│  ├─ api
│  ├─ assets
│  ├─ components
│  ├─ pages
│  ├─ router
│  ├─ store
│  ├─ utils
│  ├─ App.vue
│  └─ main.js
├─ src                                  // admin项目
│  ├─ api
│  ├─ assets
│  ├─ components
│  ├─ config                            // 初始配置文件
│  ├─ custom-components                 // 物料库
│  ├─ custom-schema-template            // 属性组件库
│  ├─ custom-schema-template-set        // 属性面板生成器
│  ├─ mixin
│  ├─ pages
│  ├─ router
│  ├─ scss
│  ├─ store
│  ├─ utils
│  ├─ App.vue
│  └─ main.js
├─ package.json
├─ ftpUp.js                              // ftp上传文件
└─ webpack.config.js

项目分为admin与h5两个项目包,package.json支持分别/共同打包、一键部署

{
 "name""mall-cook",
 "version""0.1.0",
 "scripts": {
    "dev""cross-env GZIP=false TYPE=admin vue-cli-service serve",  //admin 启动
    "dev:h5""cross-env GZIP=false TYPE=h5 vue-cli-service serve",  // h5 启动
    "build:admin""cross-env GZIP=true TYPE=admin vue-cli-service build --no-clean --mode development --report"// admin打包
    "build:h5""cross-env GZIP=true TYPE=h5 vue-cli-service build --no-clean --mode development --report",  //h5 打包
    "build:dev""npm run build:h5 && npm run build:admin --mode development",  // admin&h5共同打包
    "deploy""npm run build:dev && node ftpUp.js"  // ftp部署 - 请在ftpUp.js配置服务器信息
  },
}

JSON Schema


基础类型

又到了举栗子的环节 这是一个基础的属性Form表单,包括输入框、单选器、计数器,它们由各种元素组成。接下来我们用JSON来代表元素来组装它们:

输入框
输入框
计数器
计数器
选择器
选择器

复合类型

我们除了基础类型外,组件经常也需要传入对象、数组、对象数组等复合类型。我们应该支持任何的复合类型。我们来看导航栏数据列表

数据列表(对象数组类型)
数据列表(对象数组类型)

业务场景实例

从上面我们知道了怎么用JSON表示基础类型复合类型数据,而一个组件props能接收任意数量任意类型的数据。接下来我们用导航栏组件来实际分析:

导航栏组件和它的控制面板
导航栏组件和它的控制面板

导航栏组件接收styles(对象)、attrs(对象)、tabList(对象数组)

  props: {
    styles: {
      type: Object,
      default: () => {}
    },
    attrs: {
      type: Object,
      default: () => {}
    },
    tabList: {
      type: Array,
      default: () => []
    }
  },

下面我们来一一细看:

tabList(对象数组)
tabList(对象数组)
attrs(对象)
attrs(对象)
styles(对象)
styles(对象)

然后我们把各个接收数据合并在一起,再加上组件的基础信息,就构成了一个描述组件的JSON。

组装在一起,构成组件描述JSON
组装在一起,构成组件描述JSON

我们按照平台JSON Schema协议写的标准JSON可以让平台识别组件信息,再调用属性解析器生成属性控制面板来控制组件。

Schema 生成器

Json Schema 应该要满足两点:

  • 定义JSON规则,约束JSON
  • 检验机制,可检测当前JSON是否满足Json Schema规则

我们虽然定义了Json Schema,不过我们还没有相对应的检验机制。我怎么知道我写的JSON是否正确?这时我们应该继续开发个校验器,校验JSON。不过我选择了一种更高效的方法,开发Schema 生成器,用工具来规则代码,同时避免繁杂json的编写

Schema 生成器功能:

  • 所见即所得,可视化拖拽实际的属性面板
  • 支持对象组件(object、array)嵌套,构成复合类型
  • 自动生成全部JSON,无需用户修改,直接引用
  • 支持JSON引入功能,可把生成JSON引入,以供重复修改
构建对象类型属性
构建对象类型属性
构建对象数组类型属性
构建对象数组类型属性
生成JSON
生成JSON

结尾

Mall-Cook只是一个以构建H5商城场景的项目模板,大家可以根据实际场景(比如酒5、外卖等)克隆项目修改逻辑。此项目的核心是实现从Schema生成到构建一套完整可视化项目的标准,抛砖引玉的让大家了解Schema对可视化平台的重要性。

未来平台计划

  • 平台迭代

后续会陆续加入更多的通用物料组件和商城的逻辑的完善

  • 支持小程序

后面计划把H5项目由uni-app替换,物料也移入uni-app中。利用uni-app一码开发多端部署特点,实现支持H5、小程序等多端。

  • npm组件注册

未来会试试实现npm组件在平台的注册与加载,最麻烦的应该是npm组件的版本管理,这个很有挑战性。(导入的自定义组件需提供components.json的组件描述json来识别组件)

开发目的

开发MALL-COOK包括后面的中后台可视化代码生成器,是想通过构建小成本平台提高基础开发的效率。(项目自己一人开发,精力有限,想通过较小开发成本进行基建,可看早早聊堂主基建分享)

MALL-COOK开源的同时我也会在自己公司推出去,然后根据实际需求修改一下,即可上架给公司使用。同理大家也可根据自己的实际需求fork项目修改,然后使用。MALL-COOK的核心从schema生成到项目生成的一套流程。至于具体业务大家可以自己DIY。
