更新记录

1.0.3(2023-11-17)

修复微信小程序端双指缩放卡顿问题

1.0.2(2023-07-18)

新增isCenter参数:是否通过包围盒自动计算使模型居中 默认false 为true时modelPosition参数失效

1.0.1(2023-05-26)

修复微信小程序端HDR环境贴图锯齿问题 优化微信小程序iOS端内存释放

查看更多

平台兼容性

Vue2 Vue3
App 快应用 微信小程序 支付宝小程序 百度小程序 字节小程序 QQ小程序
HBuilderX 3.6.18 app-vue × × × × ×
钉钉小程序 快手小程序 飞书小程序 京东小程序
× × × ×
H5-Safari Android Browser 微信浏览器(Android) QQ浏览器(Android) Chrome IE Edge Firefox PC-Safari
×

c-3d-model

  • c-3d-model 3d模型预览组件 用于3d模型预览 工业配件展示

c-design交流群号:330647926

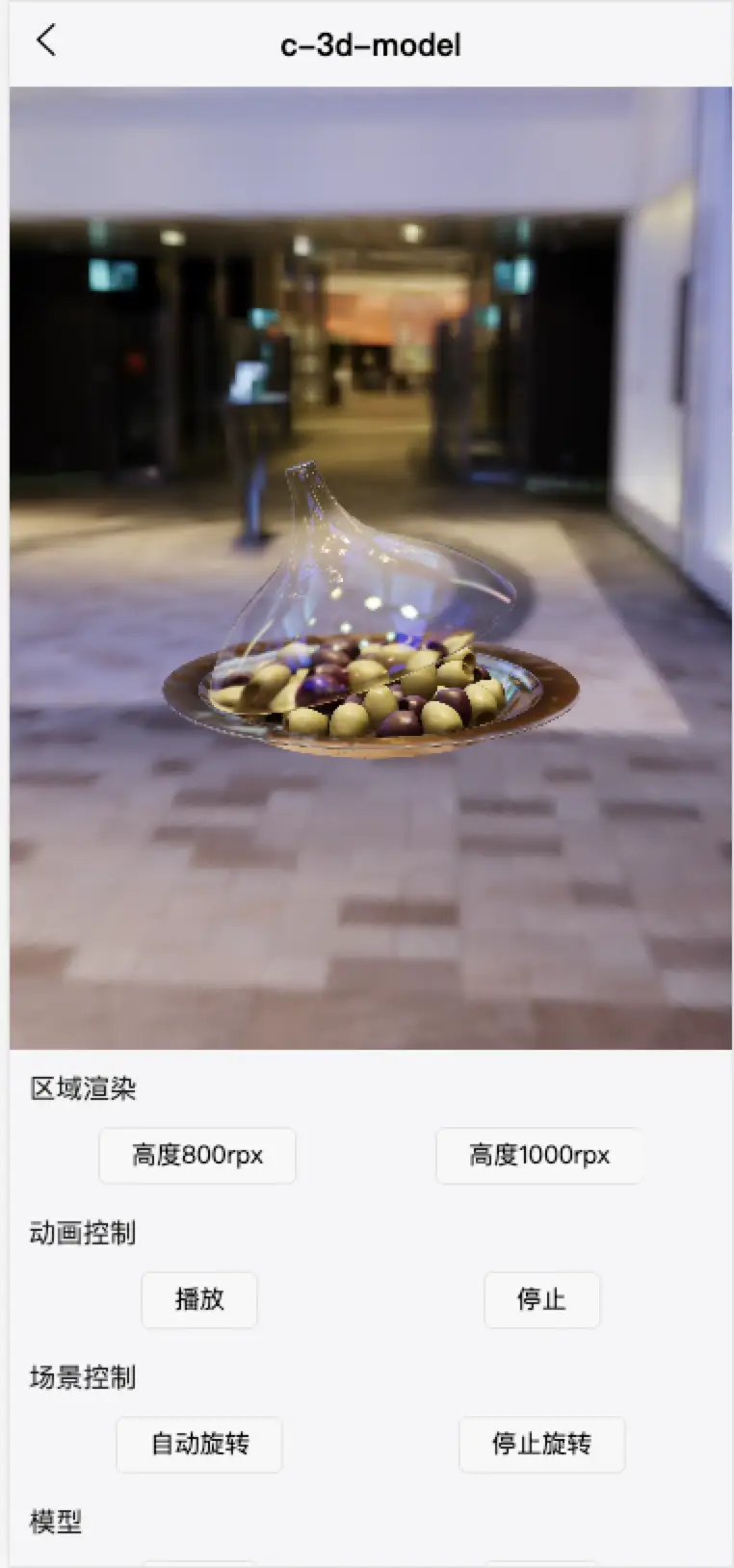

示例预览

https://cloud.vuedata.wang/cdesign/#/pages/3d-model/3d-model

微信小程序预览

一、使用示例

vue2/vue3

<template>
    <view>
        <c-3d-model ref="modelRef" :height="height" :src='src'
            :environmentSrc='environmentSrc'
            :decoderPath='decoderPath' :autoRotate='autoRotate'
            :modelScale="modelScale" :ambientLight='0' @loaded='onLoaded'></c-3d-model>
         <view class="content">
            <view>区域渲染</view>
            <view class="btnBox">
                <button @click="height='800rpx'" size="mini">高度800rpx</button>
                <button @click="height='1000rpx'" size="mini">高度1000rpx</button>
            </view>
            <view>动画控制</view>
            <view class="btnBox">
                <button @click="$refs.modelRef.playAnimation(0)" size="mini">播放</button>
                <button @click="$refs.modelRef.stopAnimation(0)" size="mini">停止</button>
            </view>
            <view>场景控制</view>
            <view class="btnBox">
                <button @click="autoRotate=true" size="mini">自动旋转</button>
                <button @click="autoRotate=false" size="mini">停止旋转</button>
            </view>
            <view>模型</view>
            <view class="btnBox">
                <button @click="modelScale=[0.6,0.6,0.6],src='https://mp-eeab6da6-80cd-4e80-844a-66b2a7203834.cdn.bspapp.com/cloudstorage/8db3e88d-879f-4f1d-bf34-616f36ecad80.glb'" size="mini">盘子</button>
                <!-- #ifdef MP -->
                <!-- 小程序端暂不支持DRACO压缩模型-->
                <button @click="modelScale=[0.2,0.2,0.2],src='https://mp-eeab6da6-80cd-4e80-844a-66b2a7203834.cdn.bspapp.com/cloudstorage/5d175218-1f6a-41ff-9e6b-7247304dfb05.glb'" size="mini">头盔</button>
                <!-- #endif -->
                <!-- #ifndef MP -->
                <button @click="modelScale=[0.2,0.2,0.2],src='https://mp-eeab6da6-80cd-4e80-844a-66b2a7203834.cdn.bspapp.com/cloudstorage/1ec4ee9c-4108-49b6-8560-fdf27989db69.gltf'" size="mini">头盔</button>
                <!-- #endif -->
            </view>
            <view>环境</view>
            <view class="btnBox">
                <button @click="environmentSrc='https://mp-eeab6da6-80cd-4e80-844a-66b2a7203834.cdn.bspapp.com/cloudstorage/b45a40ff-e04f-43d7-afea-399e398ee35a.hdr'" size="mini">环境一</button>
                <button @click="environmentSrc='https://mp-eeab6da6-80cd-4e80-844a-66b2a7203834.cdn.bspapp.com/cloudstorage/09941b83-5dad-4cae-855e-5de245973954.hdr'" size="mini">环境二</button>
                <button @click="environmentSrc='https://mp-eeab6da6-80cd-4e80-844a-66b2a7203834.cdn.bspapp.com/cloudstorage/4339b8c6-481b-48f9-bc62-3b12cb7194d4.hdr'" size="mini">环境三</button>
                <button @click="environmentSrc='https://mp-eeab6da6-80cd-4e80-844a-66b2a7203834.cdn.bspapp.com/cloudstorage/2edfd004-f4d2-45f1-8dac-3be1096bd0ce.hdr'" size="mini">环境四</button>
            </view>
         </view>
    </view>
</template>

<script>

    export default {
        data() {
            return {
                height: '1000rpx',
                autoRotate:false,
                decoderPath:'https://cloud.vuedata.wang/draco/',
                modelScale:[0.6,0.6,0.6],
                src:'https://mp-eeab6da6-80cd-4e80-844a-66b2a7203834.cdn.bspapp.com/cloudstorage/8db3e88d-879f-4f1d-bf34-616f36ecad80.glb',
                environmentSrc:'https://mp-eeab6da6-80cd-4e80-844a-66b2a7203834.cdn.bspapp.com/cloudstorage/b45a40ff-e04f-43d7-afea-399e398ee35a.hdr'
            }
        },
        methods: {
            onLoaded() {
                console.log('模型加载完成');
            }
        },
        onUnload() {
            this.$refs.modelRef.call('dispose')
        }
    }
</script>

<style lang="scss">
    .page{
        width: 100vw;
        overflow-x: hidden;
    }
    .content{
        padding: 20rpx;
        font-size: 28rpx;
    }
    .btnBox{
        width: 100%;
        display: flex;align-items: center;
        margin-top: 20rpx;
        margin-bottom: 30rpx;
    }
</style>

二、Props

字段 类型 必填 默认值 描述
canvasId String 'c'+uuid(18) canvasId 画布id 可不填此项
width String 750rpx 图像宽度 单位rpx/px
height String 750rpx 图像高度 单位rpx/px
src String 模型地址 小程序只支持网络地址
decoderPath String DRACO解码器目录地址 APP H5推荐使用线上地址 小程序小程序暂不支持DRACO
environmentSrc String 环境贴图地址
ambientLight Number 0.5 环境光强度 0-1
modelScale Array [1, 1, 1] 缩放模型
modelRotate Array [0, 0, 0] 旋转模型
modelPosition Array [0, 0, 0] 模型位置
autoPlay Boolean true 是否自动播放模型中的第一组剪辑动画
autoRotate Boolean false 场景是否自动旋转
isCenter Boolean false 是否通过包围盒自动计算使模型居中 为true时modelPosition参数失效

三、Event

字段 描述
loaded 监听模型文件加载完成

四、Methods

组件内方法统一使用 call(funName, args) 调用

    this.$refs.cSvgaRef.call('stop',0)
    //or
    const cSvgaRef = ref()
    cSvgaRef.value.call('stop',0)

funName args入参为array类型 单个参数可传入string|number类型

  • play(animationIndex); - 播放剪辑动画 animationIndex第几组
  • stop(animationIndex); - 停止播放剪辑动画 animationIndex第几组
  • dispose(); - 销毁场景 小程序端需要在离开当前页面时主动调用

注意:H5|APP端使用需要安装three依赖通过 npm i three npm i three-platformize

微信小程序端退出当前页面需要主动销毁场景this.$refs.modelRef.call('dispose')

组件暂时只支持GLTF格式

微信小程序IOS端场景内存无法彻底释放,使用时应控制模型大小尽量减少页面切换次数,可避免闪退情况发生

GLTF介绍 GLTF是一种被广泛使用的文件格式,用来储存3D模型和3D场景。在c-3d-model里你可以非常轻松地引入任意GLTF模型,并将其渲染出来。

使用GLTF的优势 📦 单一文件,完整场景 使用GLTF打包后的GLB文件,可将一整个场景的所有要素包揽进去。轻松管理你的3D资源。

🌍 成熟生态,海量资源 来自全世界的优秀创作者,在不同社区中分享作品。配合c-3d-model的渲染能力,简直是随取随用。

隐私、权限声明

1. 本插件需要申请的系统权限列表:

2. 本插件采集的数据、发送的服务器地址、以及数据用途说明:

3. 本插件是否包含广告,如包含需详细说明广告表达方式、展示频率:

许可协议

MIT协议

使用中有什么不明白的地方,就向插件作者提问吧~ 我要提问
